Anatomia de um Cabo Vazio de Sabre de Luz

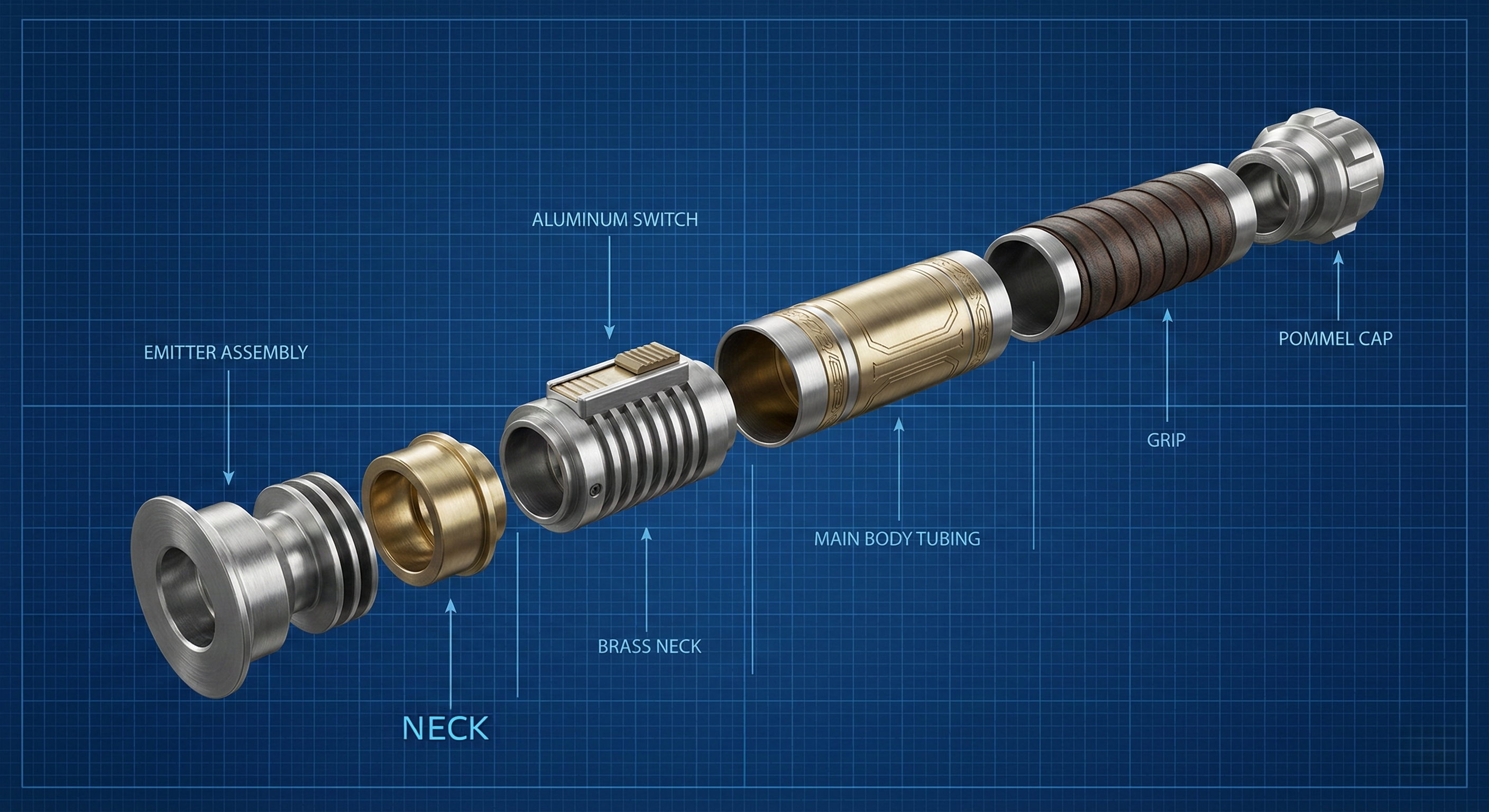

Abaixo está a pilha vertical padrão de um cabo de sabre de luz, de cima para baixo:



1. Emissor/Suporte da Lâmina do Sabre de Luz



Função: A seção superior projetada para fixar a lâmina de policarbonato ou para segurar um tampão de lâmina.



Crítico para Engenharia (Física da Profundidade da Lâmina):



Profundidade Padrão (>5 cm): Para lâminas pesadas de 1 polegada, é necessária uma profundidade de encaixe superior a 5 cm para fornecer suporte adequado de alavanca e evitar oscilação durante o combate.



Encaixe Raso (<5 cm): Se o projeto exigir um emissor raso (menos de 5 cm), é mecanicamente obrigatório substituir pela lâmina de 7/8 polegada de diâmetro externo ou por uma lâmina mais curta (por exemplo, tamanho Shoto). Isso reduz a carga de torque e peso sobre os parafusos de retenção, garantindo segurança.



Também abriga o suporte da placa de circuito impresso (PCB) do "Pogo Pin".





2. Pescoço do Sabre de Luz

Função: Seção de conexão entre o emissor e a área do interruptor.

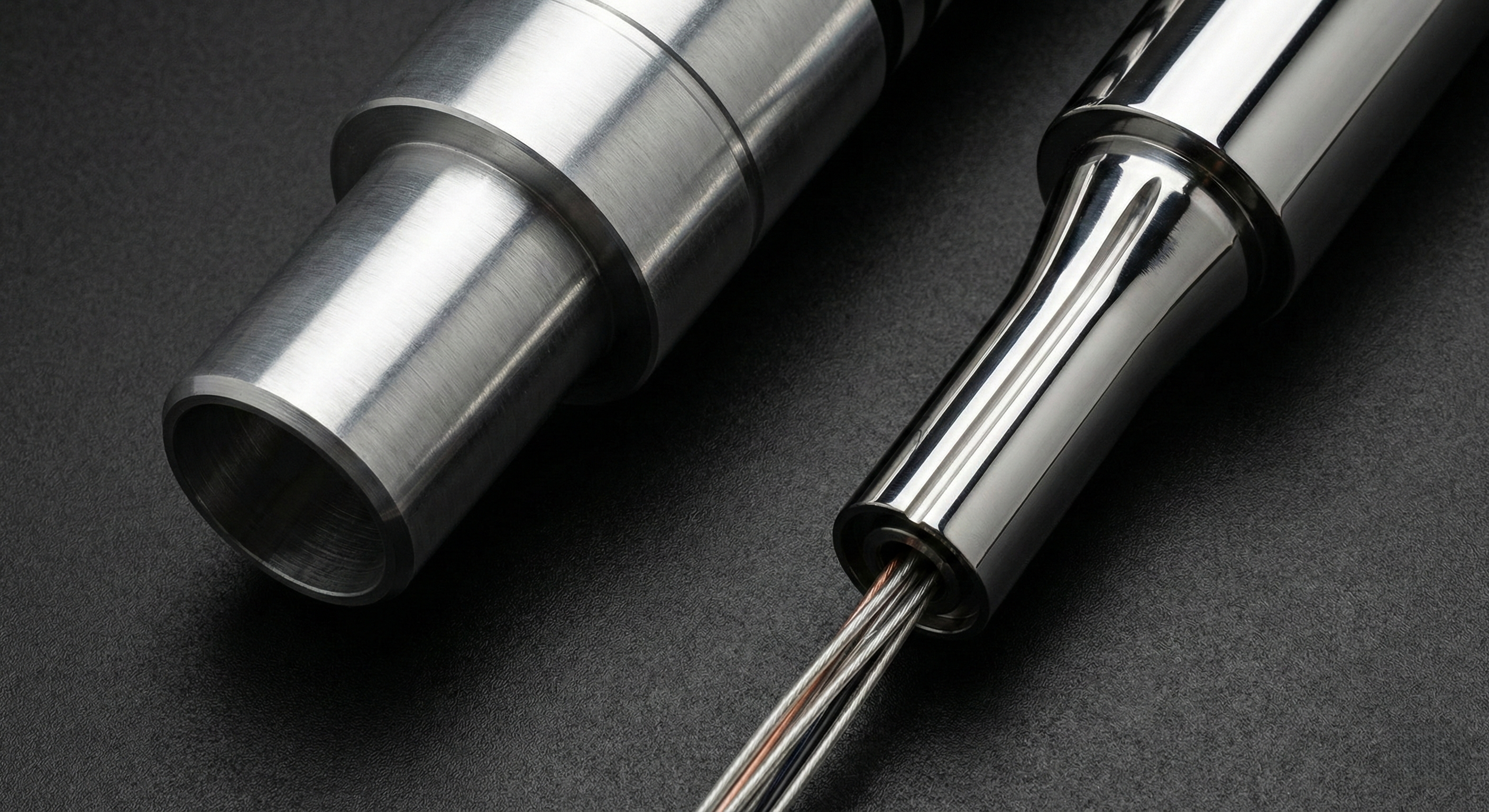

Análise de Variantes (Pescoço Padrão vs. Pescoço Fino):



Pescoço Padrão: Mesmo diâmetro do corpo, estruturalmente robusto.



Pescoço Fino (Desafio de Produção): Simula a estética clássica dos sabres de Luke e Obi-Wan.



Desafio e Restrições de Produção



ID Restrito e Espaço para Fiação: Para evitar quebras, o Diâmetro Interno (ID) do pescoço é minimizado para maximizar a espessura da parede. Isso torna difícil a passagem dos cabos, exigindo frequentemente fiação especializada de bitola fina.



Compatibilidade com Lâminas: Devido à alavanca estrutural exercida sobre o pescoço estreito, esses cabos exigem estritamente o uso de lâminas com Diâmetro Externo (OD) de 7/8 polegada ou lâminas mais curtas (tamanho Shoto). O uso de uma lâmina completa de 1 polegada gera torque excessivo capaz de entortar o pescoço.



Classificação para Duelos



Pescoço de Alumínio Padrão: Classificado apenas para Duelos Leves. Mesmo com paredes espessas, o alumínio não possui resistência à tração suficiente para suportar impactos fortes nesse perfil fino.



Requisito para Duelos Pesados: Para combate intenso, o componente do pescoço deve ser usinado em Aço Inoxidável ou Titânio. Um pescoço de aço fornece a resistência ao escoamento necessária para suportar duelos de contato total.



3. Seção do Interruptor do Sabre de Luz / Caixa de Controle



Função: Zona de interface do usuário. Abriga os botões de ativação, as portas de recarga ou telas OLED.

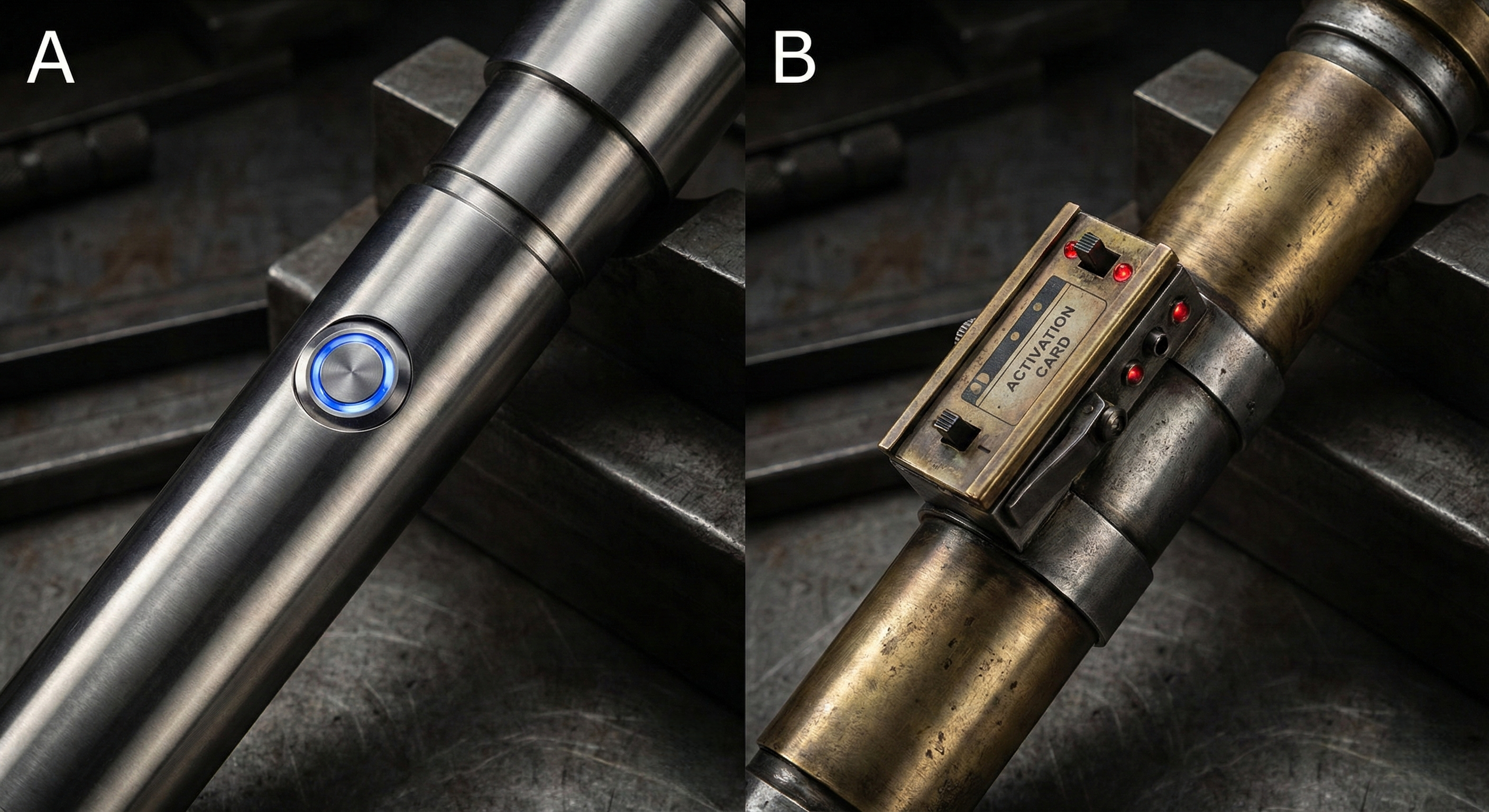

Formatos Disponíveis:



Montagem Embutida: Botões integrados diretamente ao tubo para melhor ergonomia durante o giro.

Caixa de Controle: Uma caixa externa retangular (estilo Classic Trilogy). O mecanismo dos botões fica oculto dentro da caixa. Embora seja esteticamente icônica, pode obstruir a colocação das mãos.



4.Corpo Principal do Sabre de Luz



Função: Área principal de empunhadura e carcaça protetora do Chassis Principal (placa de som e bateria).

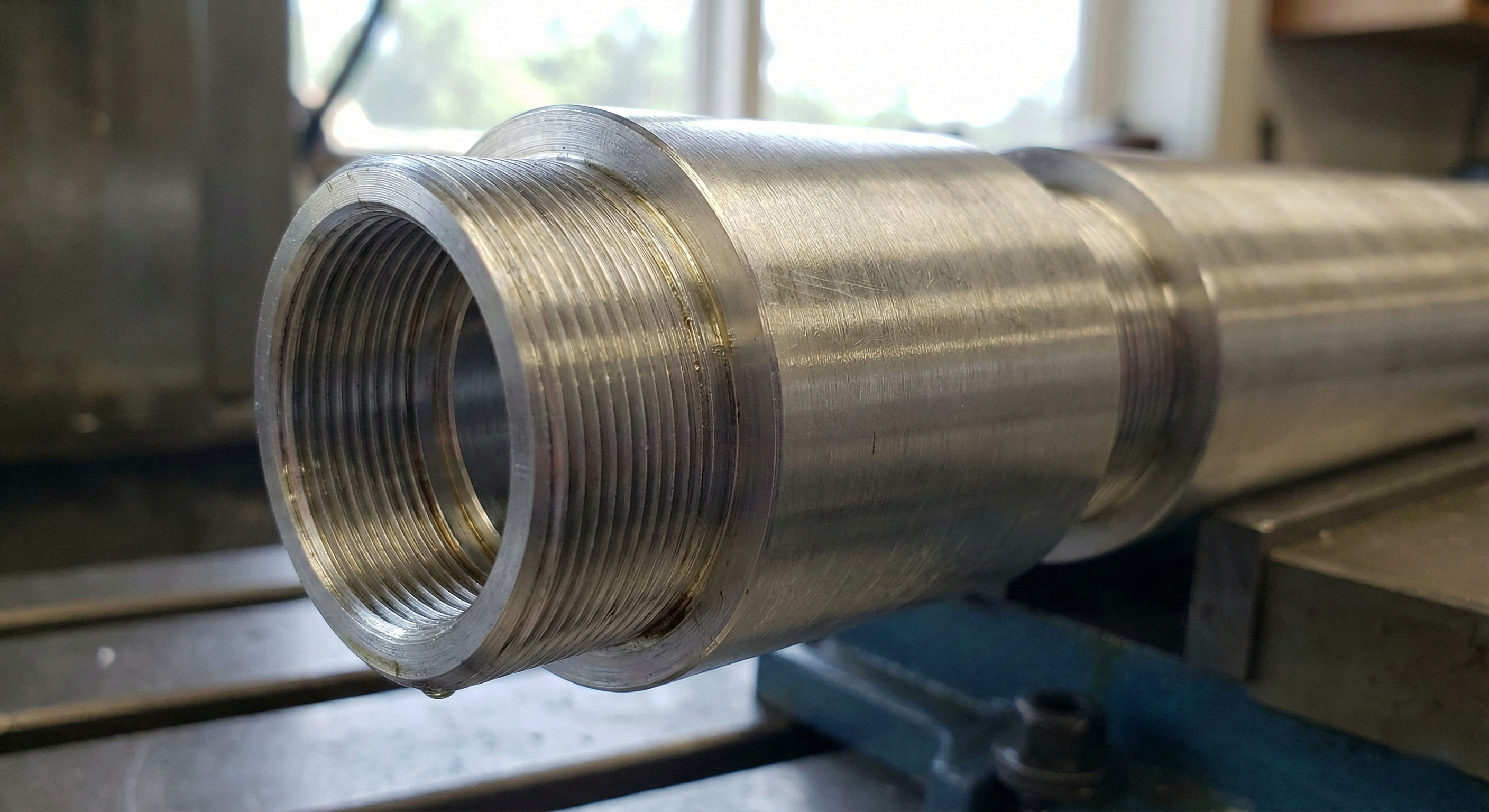

Recurso Avançado (Empilhamento Modular): Alguns corpos possuem rosca de passagem, permitindo extensão infinita. Vários corpos podem ser rosqueados entre si para criar uma configuração de Greatsaber ou Pike.



5.Câmara de Cristal do Sabre de Luz



Função: Seção especializada para sabres de alta qualidade do tipo "Reveal", com um cristal de quartzo ou acrílico visível.



Geralmente é integrada a um sistema de "Chassis Mestre". Alguns modelos incluem um LED secundário de destaque para iluminar o cristal e um motor miniaturizado para simular o efeito de "rotação" de um cristal focalizador.



6.Empunhadura / Extensão do Sabre de Luz



Função: Uma extensão fixada abaixo do corpo principal para aumentar o comprimento do punho.



Fornece alavanca adicional para duelos com duas mãos (empunhadura com ambas as mãos) ou serve como uma zona distinta de textura (por exemplo, empunhaduras em T de borracha).

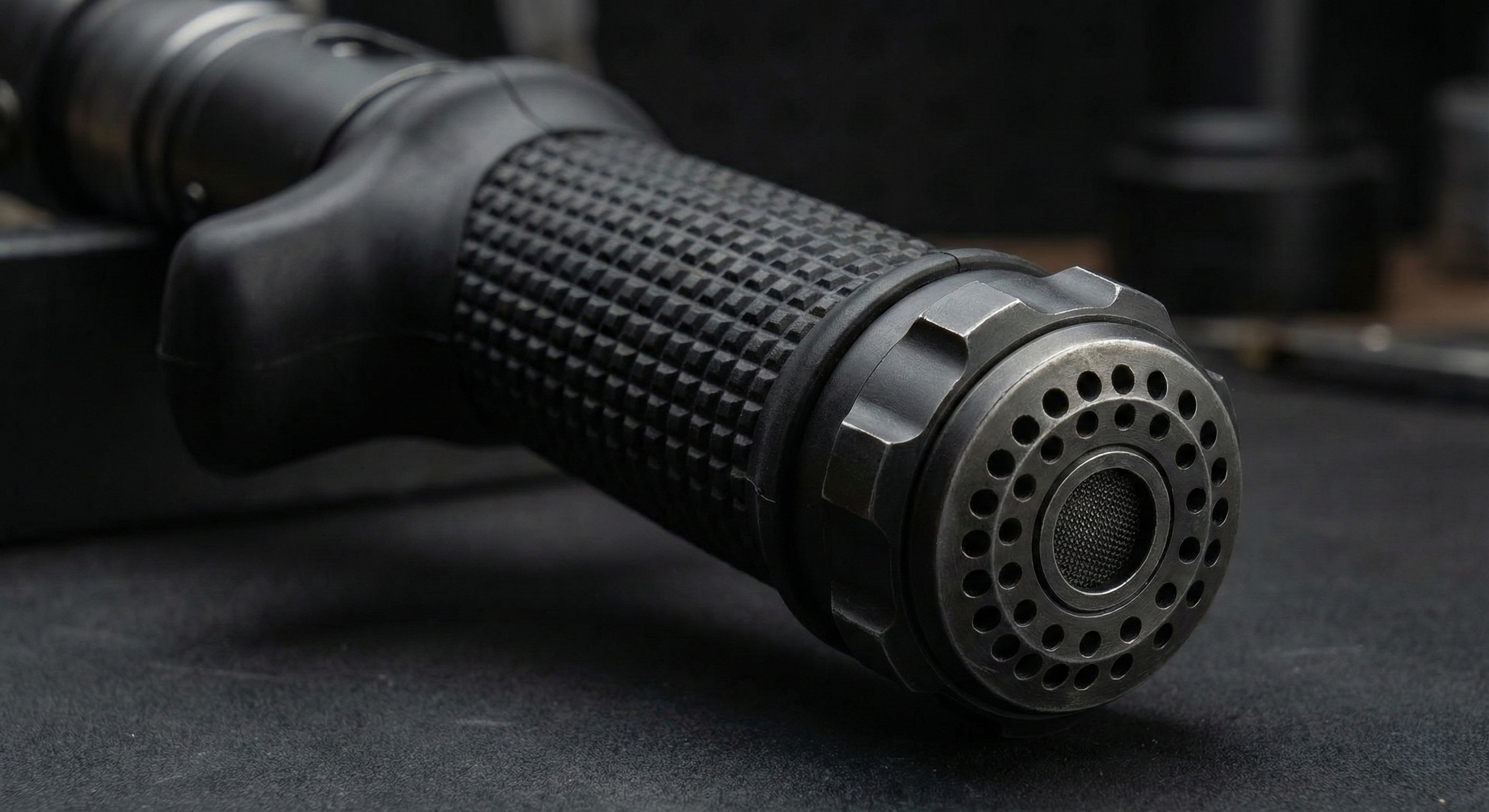

7. Contrapeso da Espada de Luz / Tampa Final



Função: A tampa rosqueável que vedação a extremidade inferior da espada.



Física Acústica: O contrapeso é fundamental para a qualidade sonora. Ele possui orifícios de ventilação sonora que permitem a circulação de ar. Forma, juntamente com o alto-falante, uma câmara de ressonância de Helmholtz, amplificando o volume e os graves do "zumbido".

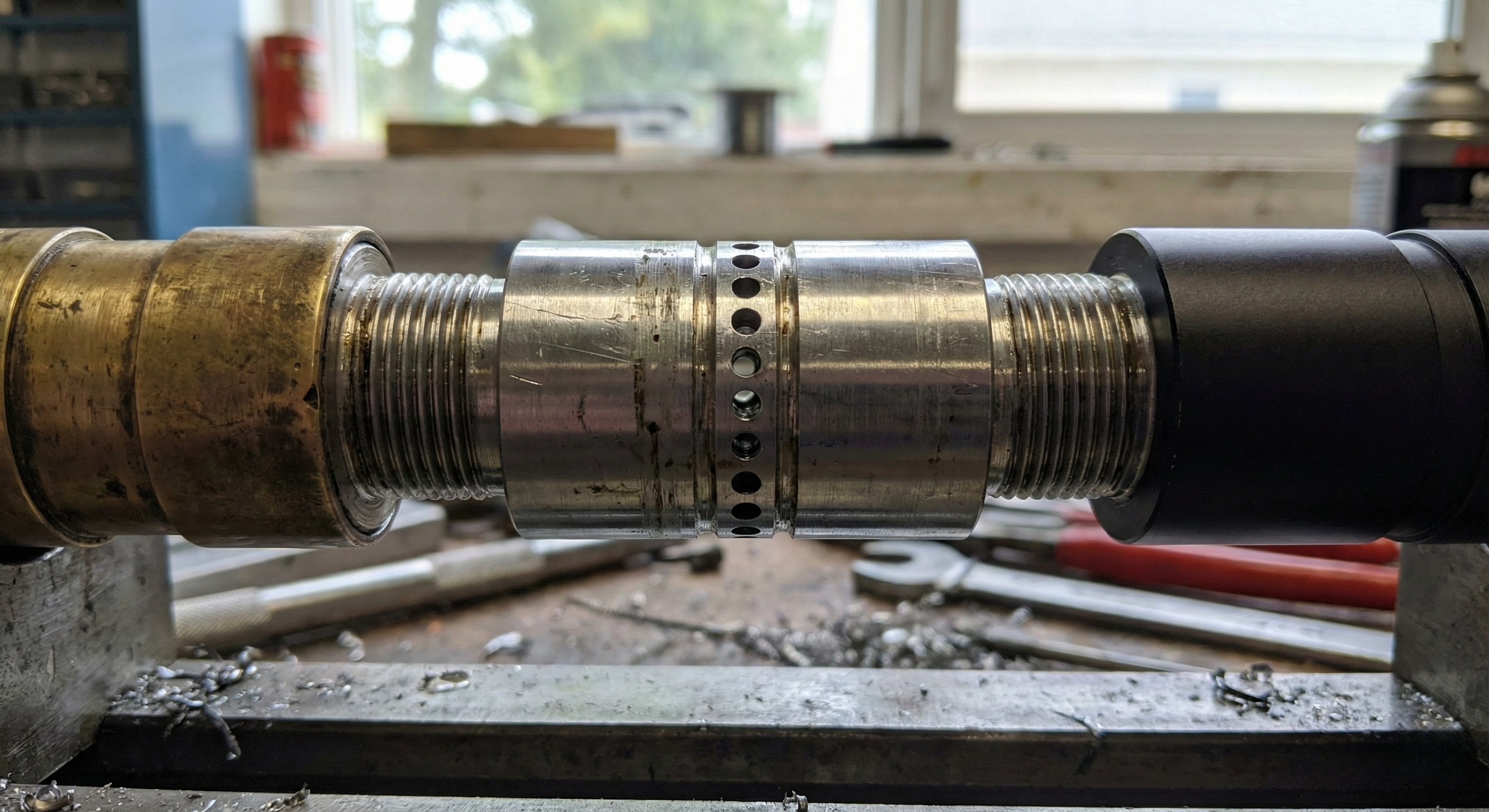

8. Acoplador da Espada de Luz / Conector

Função: Um adaptador mecânico usado para unir dois punhos separados em um "bastão" (espada de luz de lâmina dupla).



Tipos:



Acoplador Padrão: Exige um componente adicional.



Conexão Direta: O contrapeso funciona como acoplador (roscas macho/fêmea), permitindo que dois punhos sejam rosqueados diretamente entre si.



Ventilação: Acopladores de alta qualidade devem possuir orifícios para permitir que o som escape da região central.



9. Acessórios e Acoplamentos para Sabre de Luz



Função: Hardware externo para transporte ou fins estéticos.



Itens Comuns:

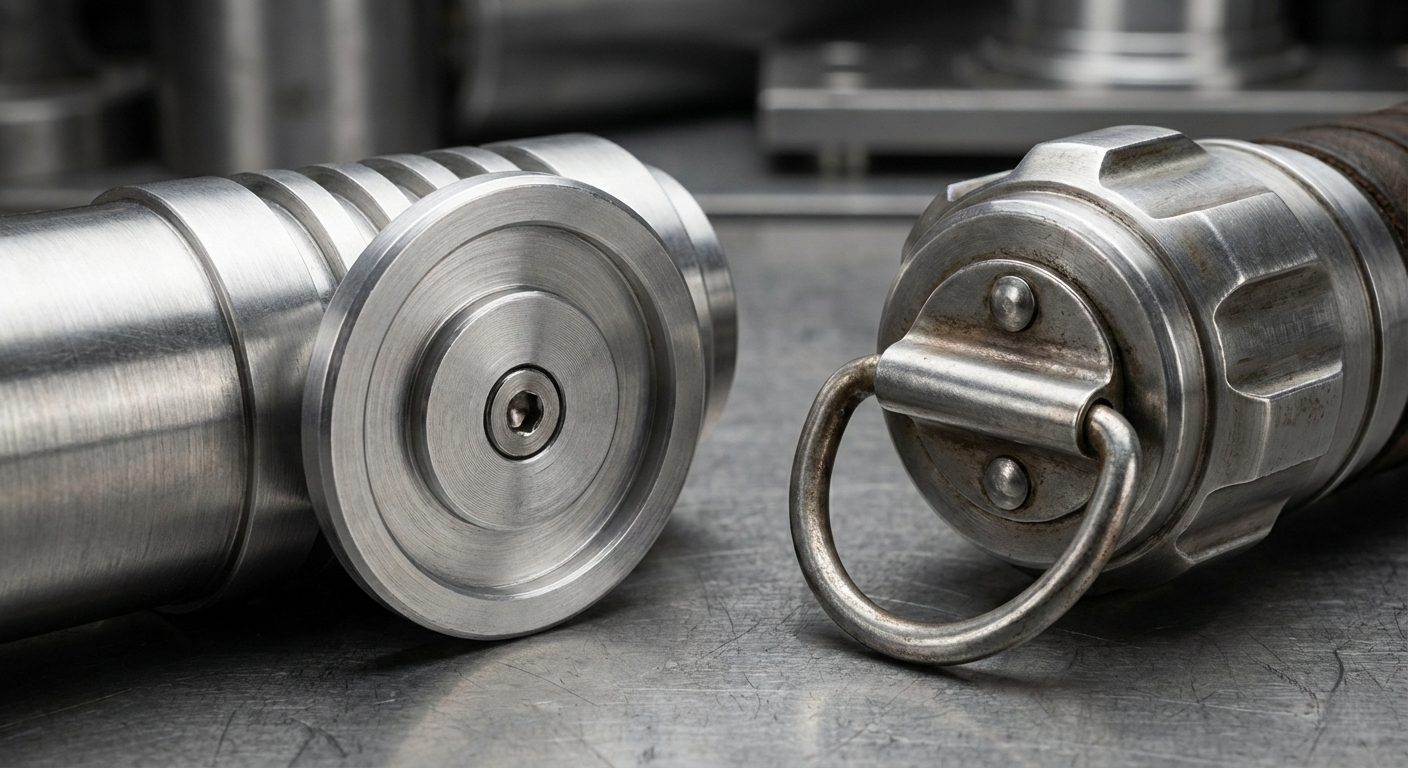

Roda Covertec: Uma roda de plástico/alumínio para encaixar em um presilhador de cinto (estilo Prequela).

Anel em D: Um anel metálico para pendurar em um gancho (estilo Trilogia Original).

Capas/Garras: Revestimentos metálicos decorativos parafusados no emissor.
