Tecnologia de Lâmina de Sabre de Luz Plana e Katana

Diferente dos sabres de luz cilíndricos padrão, para simular o perfil plano de armas frias tradicionais (como katanas, espadas Tang ou espadas de lâmina larga), a indústria desenvolveu lâminas de pixel com estrutura plana especializada. Devido às restrições geométricas físicas, seus processos de fabricação e seleção de componentes diferem significativamente das lâminas redondas.

• Construção do Corpo Principal: Limitações Físicas

A fabricação de um corpo de lâmina plana, longo, oco e translúcido é limitada, pela física dos moldes, a duas rotas principais de processamento, sendo fisicamente impossível a "injeção direta" de um tubo oco.

Rota 1: Placa Extrudida + Usinagem CNC:

O padrão para produtos de alta qualidade. Utiliza placas sólidas espessas de policarbonato (PC) extrudido de grau industrial como material base.

A usinagem CNC de alta precisão corta o perfil externo (espinha dorsal e borda) e fresa a cavidade interna para os componentes eletrônicos. Isso preserva a máxima resistência estrutural molecular do material PC.

Rota 2: Moldagem por Injeção + União:

Lei Física: É impossível moldar por injeção uma placa plana oca única em PC com comprimento superior a 70 cm. A elevada relação entre comprimento e espessura faz com que o núcleo plano se deforme sob pressão, tornando impossível a extração (retirada do núcleo) após o resfriamento.

Solução: Adota um "Design em Concha", moldando as metades esquerda e direita separadamente.

Fixação: As duas metades são então unidas permanentemente por meio de ligação solvente de alta resistência. Isso permite texturas superficiais complexas (por exemplo, sulcos).

• Sistema de Iluminação: Matriz Micro-Pixel 3535

Restrições Espaciais e Seleção: A cavidade interna das lâminas planas é extremamente estreita (muitas vezes com apenas alguns milímetros). LEDs padrão 5050 não cabem; portanto, o padrão da indústria é o LED RGB 3535 (3,5 × 3,5 mm).

Seleção do Substrato (FPC vs. PCB):

Iluminação Total/Bilateral: Para projetos que exigem iluminação tanto da espina dorsal quanto da borda, são utilizadas fitas rígidas de PCB de dupla face. O PCB atua simultaneamente como suporte de circuito e como estrutura de espina dorsal.

Iluminação Simples/Bordal: Para projetos que simulam apenas a borda cortante, seleciona-se uma FPC de face única ou um PCB de face única, conforme as exigências de curvatura.

• Difusão Óptica: Espuma Fina e Compensação de Material

Dilema Físico: Devido ao espaço interno limitado, a camada de espuma nas lâminas planas é forçada a ser extremamente fina. Do ponto de vista óptico, meios de difusão mais finos significam menor distância de mistura, criando um alto risco do "Efeito Milho na Espiga" (pontos quentes individuais dos LEDs visíveis).

Solução de Compensação por Material: Como a distância física (espessura da espuma) não pode ser aumentada, a capacidade de dispersão do meio deve ser aprimorada.

A placa de policarbonato (PC) deve apresentar acabamento fosco/mate ou conter altas concentrações de agentes difusores de luz na matéria-prima.

Lógica: Aproveitar a alta névoa (haze) própria do material da carcaça fornece uma difusão secundária, eliminando a granularidade e alcançando um brilho linear uniforme, semelhante ao de neon.

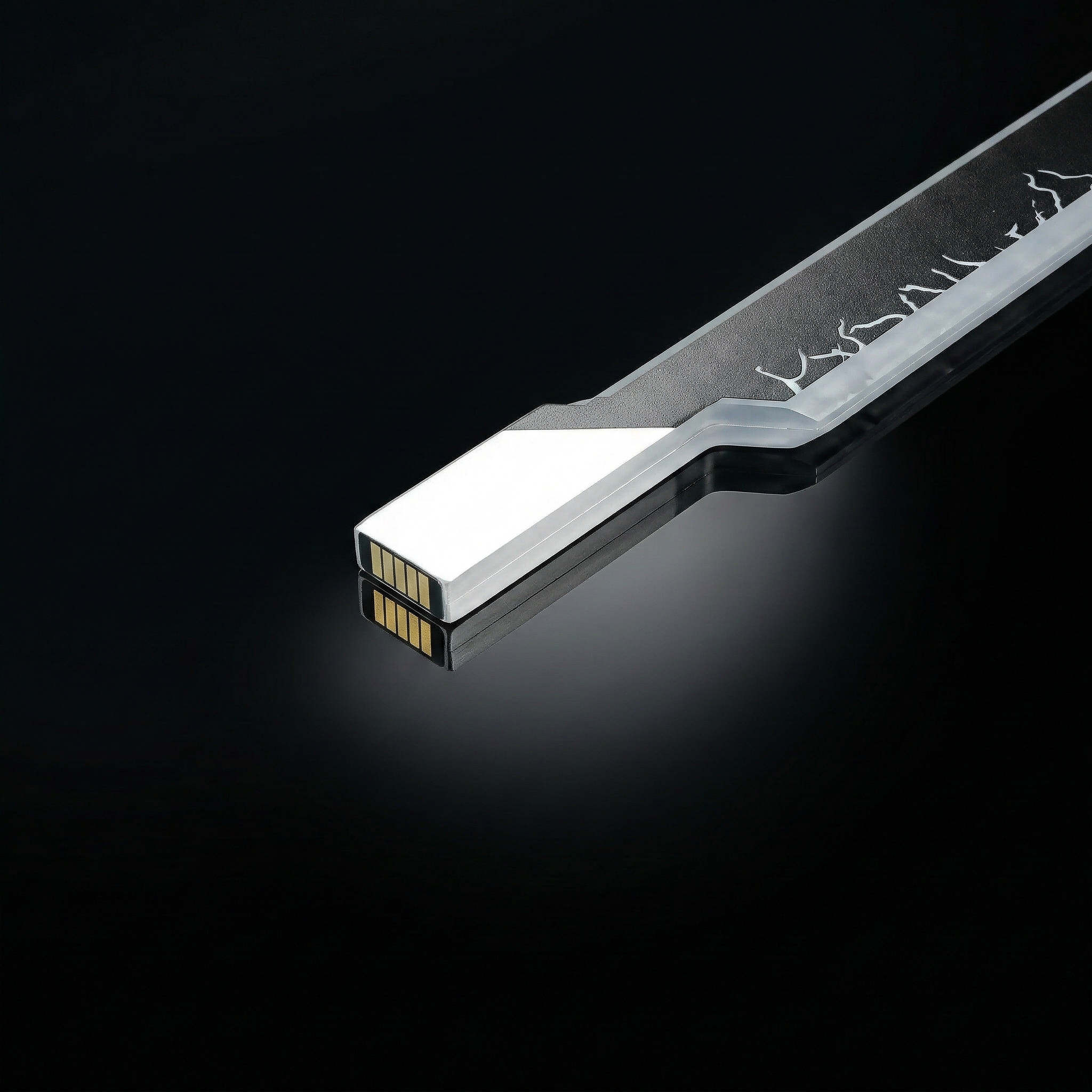

• Interface Elétrica: Placa de Circuito Impresso (PCB) Retangular de 5 Vias

Adaptação do Fator de Forma: Diferentemente das PCBs circulares concêntricas utilizadas em lâminas redondas (que possuem simetria rotacional inerente de 360°), as lâminas planas exigem uma PCB retangular. Essa geometria não circular introduz o problema da "Direcionalidade".

Lógica Central do Design de 5 Vias: Simetria e Proteção contra Curto-Circuito

Limitação do Design de 3 Vias: A alimentação da faixa de pixels requer apenas 3 linhas físicas: Positivo (V+), Dados e Negativo (GND). Se for projetado com apenas 3 pads de contato (por exemplo, Esquerda-Centro-Direita), a "inserção invertida" pelo usuário fará com que o pad V+ entre em contato com o pino GND (ou vice-versa), causando imediatamente um curto-circuito e danificando irreversivelmente a placa de som ou a bateria, componentes caros.

design à Prova de Falhas de 5 Vias: O layout padrão da indústria com 5 pads não foi concebido para canais funcionais adicionais, mas sim para Simetria Elétrica Espelhada.

Princípio de Funcionamento: A placa de circuito impresso (PCB) normalmente emprega um arranjo simétrico, tal como [GND – Dados – VCC – Dados – GND].

Independentemente de o usuário inserir a lâmina com a "borda voltada para frente" ou "para trás", o VCC central sempre se alinha com o pino de alimentação, e os pads laterais de Dados e GND, conectados em paralelo, correspondem automaticamente aos respectivos pinos pogo.

Conclusão: Este é um projeto industrial de redundância de segurança. Ele utiliza 2 contatos adicionais para eliminar restrições de orientação, impedindo completamente curtos-circuitos causados por erro do usuário (instalação invertida) e garantindo a segurança operacional.

• Chassi PCB do lado da lâmina

Consistência Funcional: A lógica aqui é idêntica à da estrutura em lâminas de pixels redondos. Trata-se do componente estrutural crítico que conecta a faixa plana de pixels à placa de circuito impresso retangular.

Função Estrutural: Deve ser fabricado em policarbonato (PC) de alta resistência, produzido por injeção. Ancora a placa de circuito impresso e, crucialmente, prende a extremidade da faixa de LEDs para evitar deslocamento durante oscilações, protegendo assim os frágeis fios de solda contra ruptura. Essa é a base estrutural que permite o uso de lâminas planas em brincadeiras ativas.

Tecnologia de Lâminas Exóticas e Irregulares

Para outras lâminas exóticas que surgem no mercado (por exemplo, serrilhadas, espirais), a maioria dos componentes principais (faixas, espuma, lógica de conexão) herda as tecnologias maduras das lâminas redondas ou planas descritas acima. Considerando que as lâminas exóticas atuais são, em grande parte, produtos personalizados não padronizados, sem novas barreiras técnicas de nível industrial, não se faz aqui uma elaboração adicional. Uma análise técnica aprofundada será reservada para futuras estruturas revolucionárias de lâminas irregulares.
