Interface Elétrica e Chassi Estrutural das Lâminas de Pixel para Sabre de Luz

Uma lâmina pixel não é apenas um iluminador, mas uma montagem eletrônica complexa. Para garantir uma transmissão estável de alta corrente e a integridade estrutural durante duelos intensos, o projeto de sua interface elétrica base e de seu chassi interno é crítico.

PCB Lateral da Lâmina: Interface Concêntrica de 3 Anéis

Layout de Contato: A placa de circuito impresso principal localizada na base física da lâmina é conhecida como PCB do Lado da Lâmina. O padrão da indústria emprega um design de contato em ouro imerso com três círculos concêntricos, correspondendo ao polo positivo (V+), aos dados e ao polo negativo (GND).

Lógica Física: Essa geometria concêntrica foi projetada para a "Compatibilidade Rotacional". Independentemente do ângulo de rotação da lâmina (360°) ao ser inserida no emissor do cabo, os contatos em anel mantêm sempre alinhamento vertical com os pinos Pogo internos. Isso garante a capacidade de "inserção cega" e continuidade elétrica estável, sem necessidade de alinhar ângulos específicos.

Chassi PCB do lado da lâmina

Se a PCB é a interface, o Chassi da PCB do Lado da Lâmina é a "coluna vertebral" da lâmina pixel. Trata-se do componente mecânico crítico que conecta a PCB circular à faixa linear de LEDs pixel.

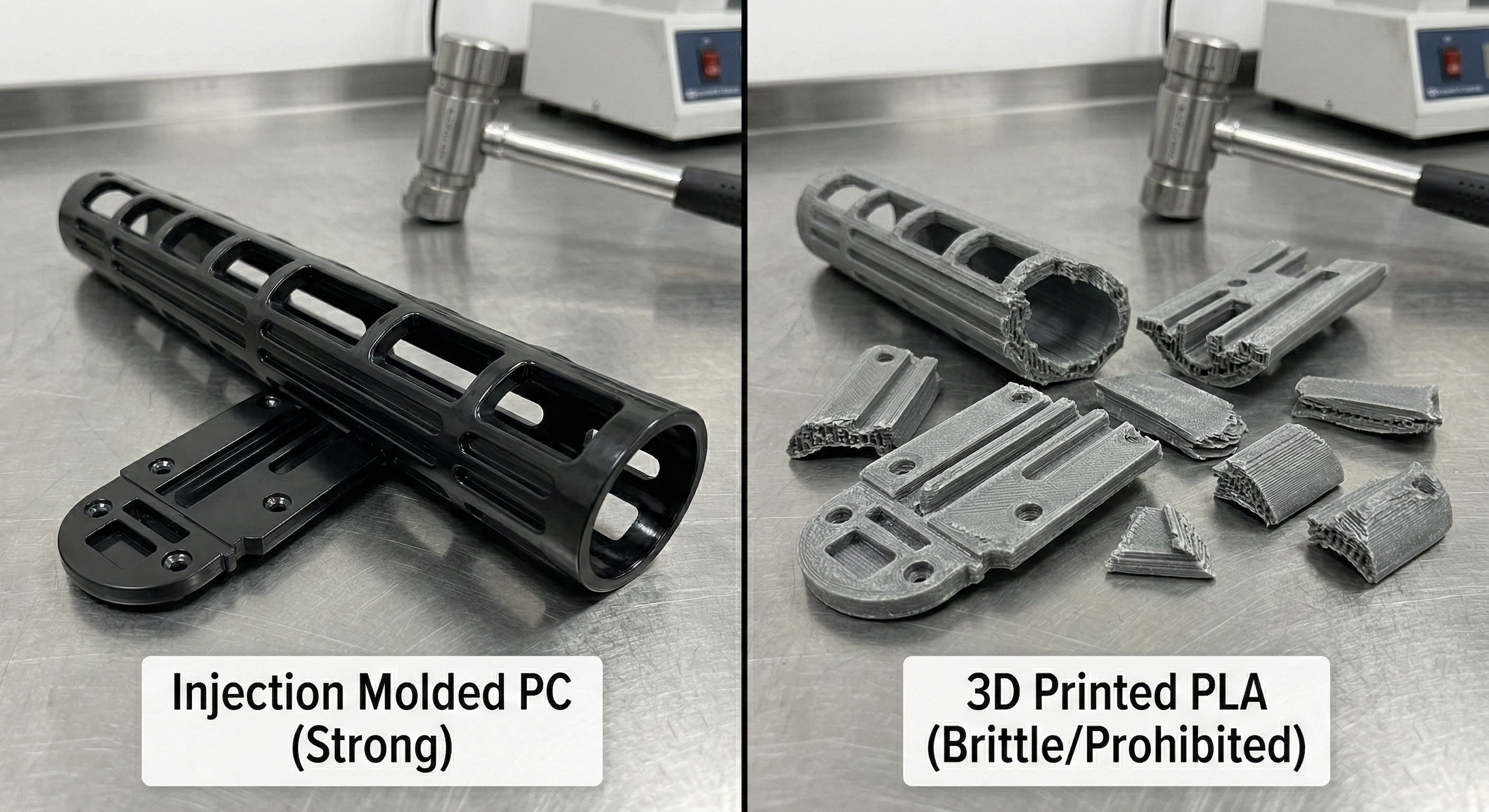

Linha Vermelha de Materiais: Policarbonato injetado vs. Impressão 3D

Padrão da Indústria: Para suportar forças de impacto de nível militar, este chassi deve ser fabricado utilizando Policarbonato (PC) de alta resistência injetado ou metal usinado por CNC.

Proibição Técnica: É estritamente proibido o uso de peças impressas em 3D por SLA/FDM convencionais.

Razão Física: Materiais impressos em 3D (como PLA ou resina) apresentam fraqueza estrutural anisotrópica e são extremamente frágeis. Sob a força centrífuga e as vibrações de impacto causadas pelo movimento oscilatório, chassis impressos em 3D tendem a sofrer delaminação ou fragmentação, resultando em falha catastrófica.

Função Principal: Antirrotação e Proteção de Solda

Travamento Mecânico: O chassi possui ranhuras de precisão para fixar rigidamente a fita de LED no lugar, enquanto a base prende a placa de circuito impresso (PCB) circular por meio de parafusos ou presilhas.

Lógica Física: Seu papel principal é a eliminação de torque.

Durante duelos intensos, a lâmina está sujeita a imensas forças torsionais. Sem o confinamento rígido do chassi, a faixa interna de pixels giraria em relação à PCB base.

Esse deslocamento relativo aplicaria instantaneamente uma força de cisalhamento aos fios de solda de conexão, levando à sua desagregação e à falha do circuito.

Conclusão: Um chassi injetado de alta precisão e alta resistência é o fator decisivo que transforma componentes eletrônicos frágeis em um produto de nível Heavy Dueling.
