Sistema III: Conectividade e Iluminação do Núcleo do Sabre de Luz

Este sistema gere a transmissão de energia/dados e a geração de luz. É a ponte entre a eletrônica interna e a experiência externa do usuário.

1. Padrões de Interface

Placa de Circuito Impresso (PCB) com Conectores Tipo Pogo Pin para Lâmina (PCB Emissora)

Padrão: Uma placa de circuito impresso circular com pinos com mola (Pogo Pins) usados para conectar o chassi à lâmina Pixel.

Status: Este é o padrão principal absoluto. Permite transmissão de alta corrente e estabilidade de dados.

Crítica: Qualquer fabricante que não o utilize (por exemplo, usando conectores com fio antigos) está empregando tecnologia obsoleta.

Soquete da Lâmina (Conector Fixo)

Mecanismo: Utilizado em designs mais antigos de "Núcleo Removível", nos quais o núcleo é encaixado em um soquete fixo no interior do punho.

Problema de UX: Exige alinhamento rotacional preciso (chavetamento) para instalação.

Veredito: Este sistema foi encontrado em sabres de alta qualidade iniciais e ainda é utilizado por alguns fabricantes de sabres de luz no entanto, é incômodo e trabalhoso, testando a paciência do usuário toda vez que ele remonta o sabre.

Placa de Circuito Impresso com Pogo Pins para Núcleo com Comutação (Interface entre Chassi e Punho)

Também Conhecido Como: "Núcleo Pogo Pin".

Lógica de Projeto: Utiliza um design de contato em anel concêntrico (padrão alvo).

A Vantagem "Plug-and-Play": Este é o padrão da indústria. Como os anéis são simétricos em 360 graus, o usuário NÃO precisa alinhar nada. Basta "encaixar" o núcleo no cabo, e a conexão ocorre instantaneamente.

Manutenção: Torna a troca ou substituição dos núcleos extremamente conveniente e rápida.

2. Infraestrutura de Fiação

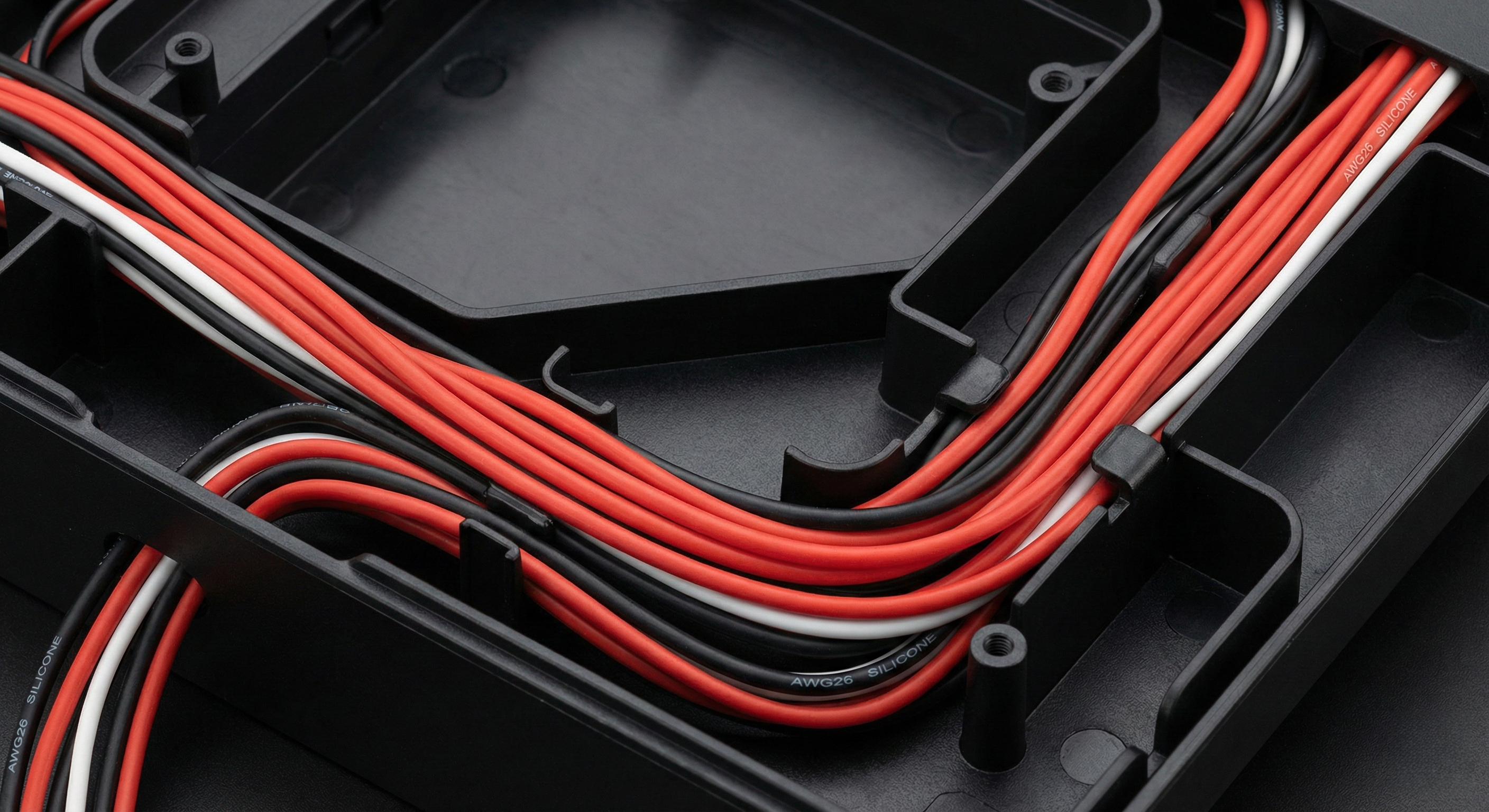

Especificação: Fio de Silicone de Alta Temperatura (recomendado) versus fio de PTFE/Teflon.

Por Que Silicone? S enfatizar estritamente o fio de silicone macio.

Flexibilidade: O fio de silicone é ultraflexível. Em um chassi apertado, os fios precisam dobrar em ângulos acentuados sem sobrecarregar as juntas de solda.

Resistência à Vibração: Durante os duelos, fios rígidos transmitem vibrações para as trilhas de solda, causando fissuras por fadiga. O silicone macio absorve essa vibração.

Por que NÃO usar PTFE? Embora o PTFE seja resistente ao calor, ele é rígido e elástico. É difícil de rotear, resiste à montagem e pode voltar à posição original, gerando tensão em componentes delicados.

3. Componentes de Iluminação

1. Estética Interna do Chassi

C minério LEDs de Destaque: Geralmente utilizam LEDs de pixels coloridos (como o SK6812 mini) para iluminar a Câmara de Cristal interna.

Faixas de Pixels (Detalhamento Microscópico):

Especificações: U utilizam faixas de LED com especificação extremamente fina 0807.

Benefício: Essas faixas microscópicas se encaixam nas ranhuras estreitas de um chassi detalhado sem adicionar volume, criando efeitos futuristas de circuitos luminosos.

2. Iluminação Principal da Lâmina (Apenas com Iluminação na Base)

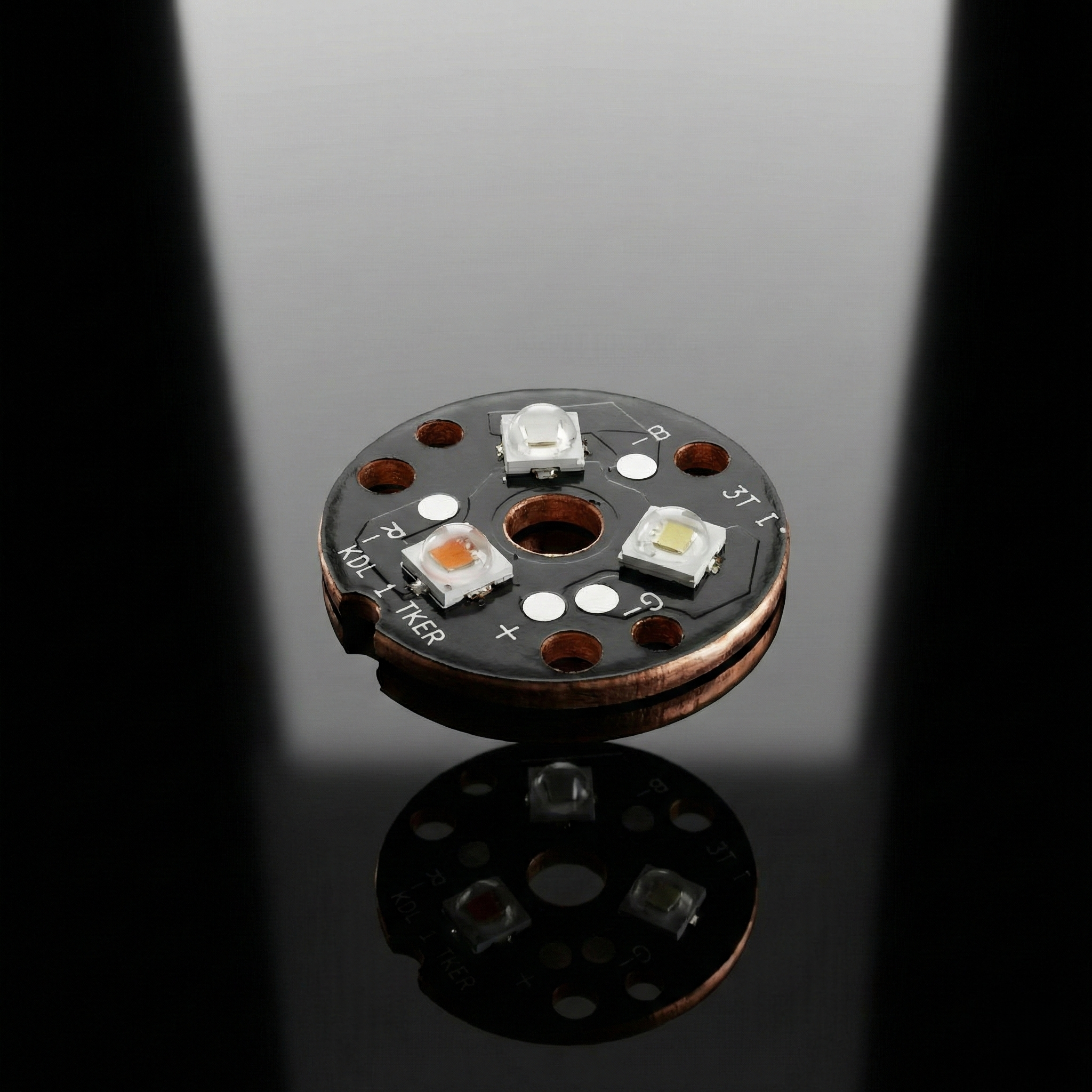

Fonte de Emissão: RGB / RGBW LED e RGB Tri-LED.

Vantagem Tri-LED: O uso de um LED "Tri-Star" (com 3 chips) é o padrão profissional. Ele é significativamente mais brilhante e mistura as cores melhor do que LEDs baratos de único chip.

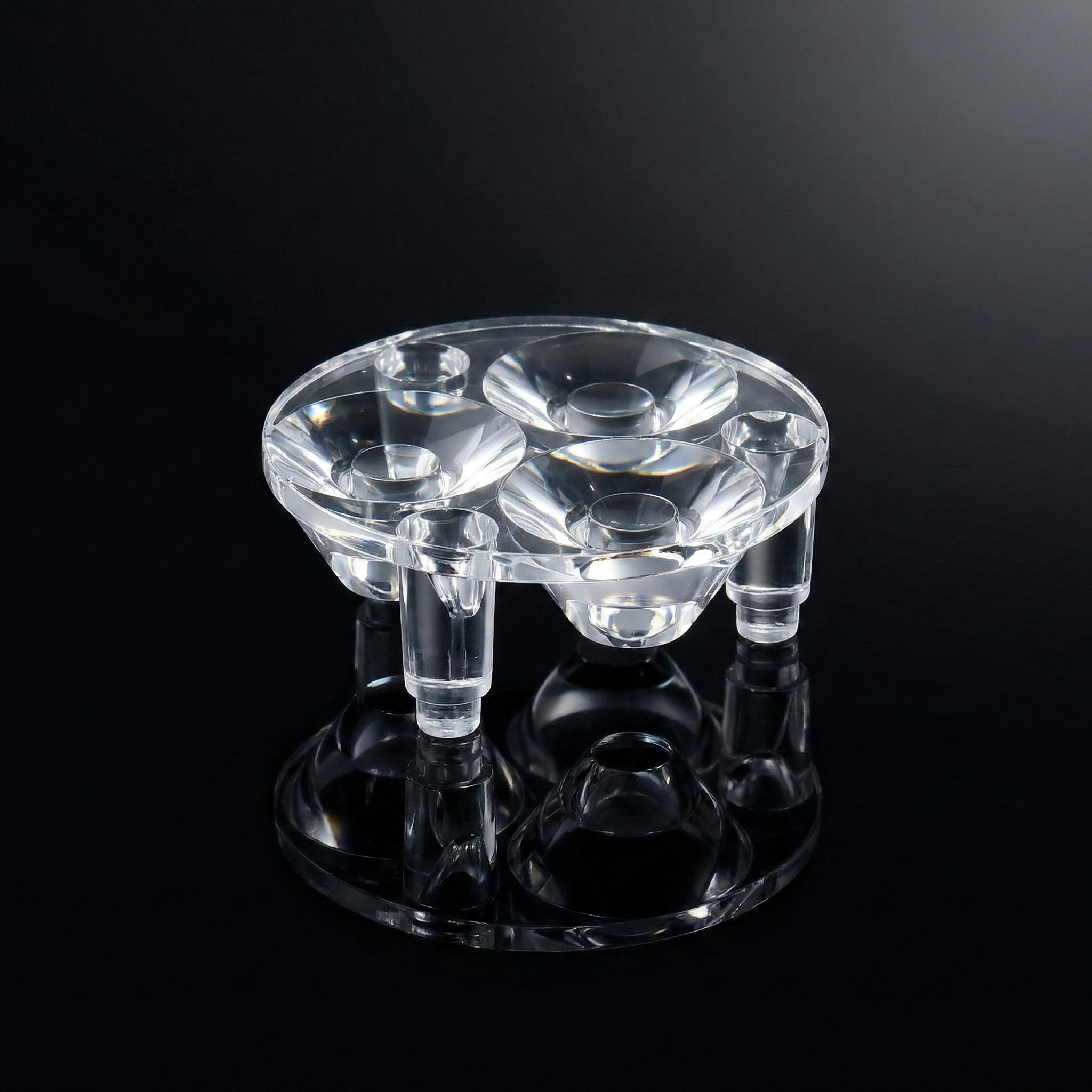

Lente (Óptica): Padrão Tri-Lente

Necessidade: Todos os LEDs com iluminação pela base exigem lentes ópticas para focalizar a luz; sem ela, a luz se dispersa inutilmente.

Escolha Profissional: Para LEDs Tri-LED, utilize uma lente óptica Tri-Lente compatível. Isso proporciona o melhor desempenho possível, muito superior ao uso de lentes genéricas de único chip em emissores de múltiplos chips, ao focalizar 100% da saída luminosa combinada de forma precisa ao longo do eixo da lâmina.

Gestão Térmica: Dissipador de Calor.

LEDs Tri-LED de alta potência geram calor intenso. Um dissipador de calor substancial em alumínio ou cobre é obrigatório para evitar que o LED queime.

4. Inovação Futura: Interface FPC do Anel Lateral

Esta é uma solução de ponta para superar os limites físicos dos conectores atuais.

O Gargalo:

Para um cabo padrão com diâmetro interno de 1 polegada, o PCB do Pino Pogo Switch Core (conexão na face final) possui um limite físico de 7 anéis (7 pinos).

Se um núcleo requer mais funções (por exemplo, linhas de dados separadas para o cristal, tela OLED e lâminas duplas); 7 pinos não são suficientes.

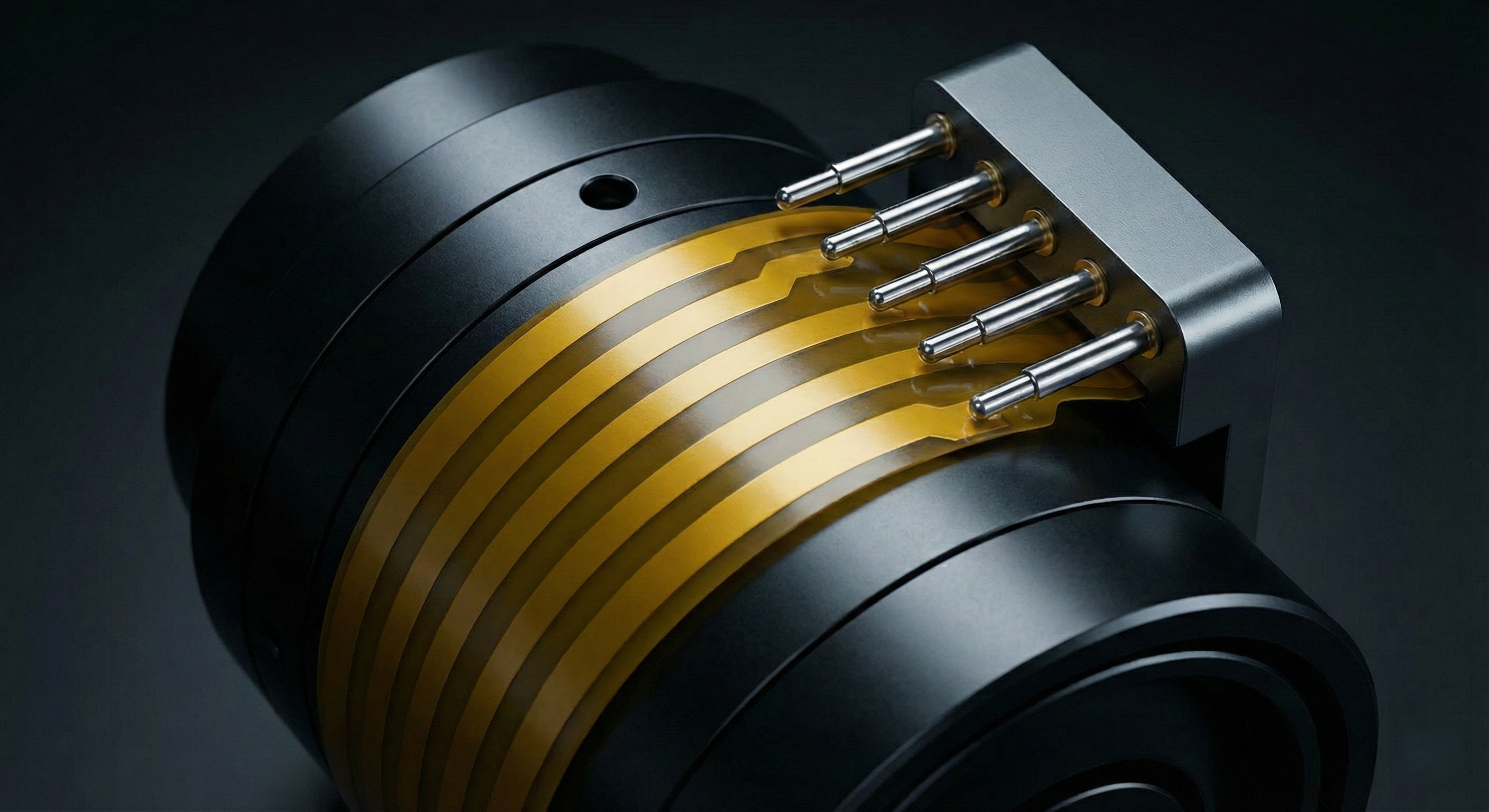

A solução: Sistema de Contato Lateral (FPC)

Conceito: Em vez de usar a extremidade do núcleo , utilizamos o lado.

Mecanismo:

C minério Lado: Uma película condutora flexível (FPC em anel) é enrolada ao redor da superfície cilíndrica do c minério . Pode suportar 2, 3, 4 ou mais trilhas condutoras distintas (positiva/negativa/dados).

Lado do cabo: Pinos com mola (pinos Pogo) são instalados na parede interna do cabo.

Funcionamento: Quando o c minério desliza para dentro, os pinos internos pressionam os anéis FPC laterais.

Vantagem: Contorna o limite de área de superfície da tampa final. É extremamente conveniente para a montagem e suporta núcleos complexos com múltiplas funções.
