Sistema IV: Interface do Usuário e Feedback do Núcleo do Sabre de Luz
Este sistema define como o usuário se comunica com o sabre de luz (Entrada) e como o sabre de luz responde por meio de Som, Luz e Vibração (Saída).
1. Alto-falante (Sistema Acústico)
Especificações
Tamanho: Diâmetros comuns incluem 18 mm, 20 mm, 22 mm, 24 mm e 28 mm.
Impedância/Potência: Normalmente 4 ohms/2 W ou 3 W.
O Limite Físico: 18mm é o mínimo da indústria. Qualquer alto-falante menor que 18mm não consegue, fisicamente, deslocar ar suficiente para produzir volume ou resposta em frequência aceitáveis. O som fica metálico e fraco.
Projeto da Câmara Acústica
A Física do Som: Um alto-falante necessita de uma caixa estanque para separar as ondas sonoras provenientes da frente e de trás do diafragma. Sem isso, ocorre a "cancelamento de fase", eliminando os graves.
Solução Premium: Alto-falantes selados com paredes espessas. Essas unidades vêm com sua própria carcaça integrada em plástico reforçado. Oferecem a maior profundidade nos graves.
Solução Padrão: Se um alto-falante pré-selado for muito grande, o próprio chassi deve atuar como câmara de ressonância. O projeto do chassi deve vedar firmemente ao redor da borda do alto-falante para evitar vazamentos de ar.
2. Interruptor (Lógica de Controle)

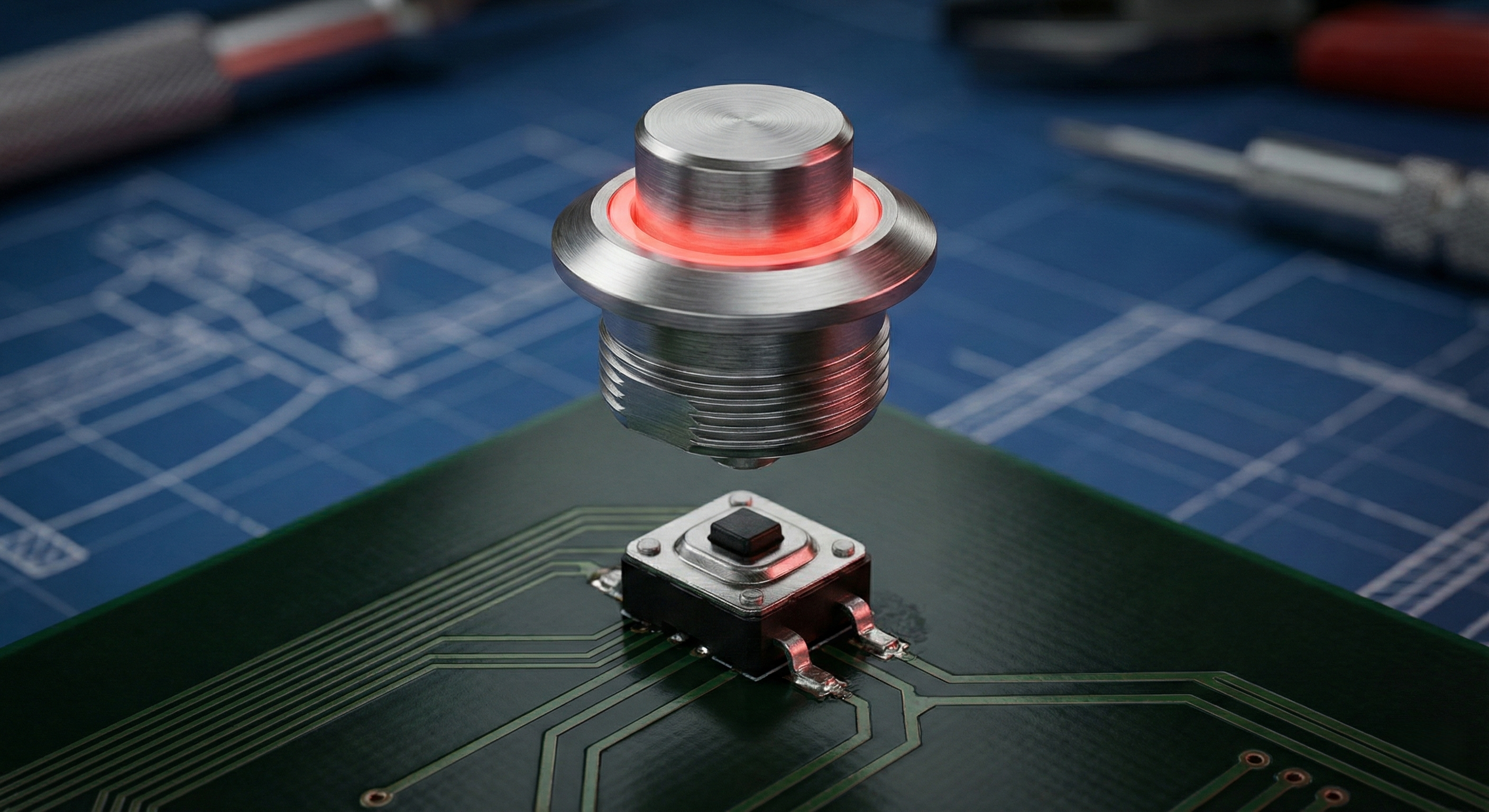

Distinção de Hardware
Interruptor Tátil (SMD): O componente eletrônico real soldado na placa de circuito impresso (PCB).
Êmbolo (Atuador): A haste mecânica ou tampa do botão no punho que pressiona fisicamente o Interruptor Tátil.
Análise da Configuração dos Botões: Simples vs. Duplo
|
Dimensão |
Botão único |
Botão Duplo (Ligar/Auxiliar) |
|
Operação pelo Usuário |
Complexa. Requer gestos (rotação), pressão prolongada e clique duplo para acessar funções. |
Simples. Botões dedicados para Ligar e para Funções (Blaster/Bloqueio). Fácil para iniciantes. |
|
Fabricação
|
Alta Eficiência. Apenas um furo a ser feito e um interruptor a ser alinhado/soldado. Montagem rápida. |
Baixa Eficiência. Exige dois furos e dois interruptores. Aumenta o tempo de usinagem e a complexidade da fiação. |
|
Pós-venda |
Baixa Taxa de Falhas. Menos peças mecânicas = menos falhas. |
Alta taxa. "Mais botões = Mais problemas." Dobra o risco de falha ou travamento de um interruptor. |
Feedback Visual
Interruptor Iluminado (LED em Anel): Utilizado em Núcleos Integrados. O próprio botão ilumina-se.
Cores Dinâmicas: Interruptores de alta gama utilizam LEDs RGB que sincronizam com a cor da lâmina (por exemplo, lâmina vermelha = botão vermelho), criando um efeito mais impactante e unificado, comparado a botões monocromáticos fixos.
4. Interface Visual (Telas de Exibição)
Display de Matriz LED
Efeito: Utiliza uma grade de pontos individuais para formar padrões simples.
Estilo: Cria uma estética retrô / cyberpunk / industrial. Simples, mas visualmente distinta.

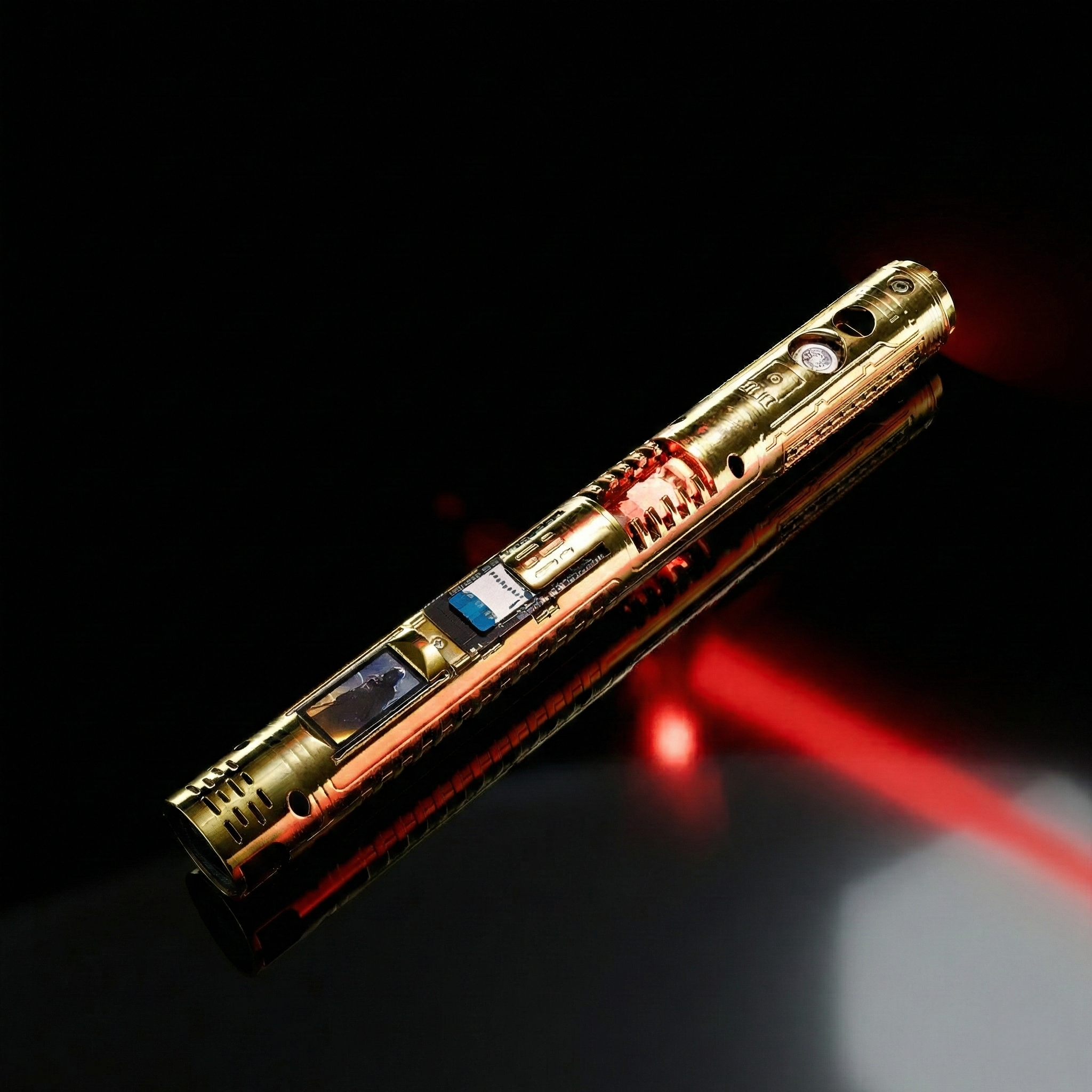

Tela OLED
Efeito: Tela de alta resolução capaz de exibir menus detalhados, status de tensão, nomes de fontes ou animações.
Capacidade de Vídeo: Com uma MCU potente (como ESP32/STM32), uma tela OLED pode até reproduzir clipes de vídeo, elevando o "fator legal" ao nível máximo.
4. Hápticos e Cinéticos (Motores)
Motor de Vibração (Feedback Háptico):
Função: Fornece vibração física durante a Ignição, o Choque e o Bloqueio.
Imersão: Faz com que o sabre pareça "vivo" na mão, simulando o zumbido da energia.
Motor Rotativo (Movimento Cinético):
Função: Utilizado especificamente para Câmaras de Cristal. Faz girar fisicamente o conjunto de cristal.
Visuais: Adiciona movimento mecânico dinâmico ao chassi interno, dando a impressão de um motor em funcionamento.
