Sistema I: Sistema de Controle Central do Sabre de Luz

Este sistema é o "cérebro" e o "sistema nervoso" do sabre de luz, determinando sua inteligência, sensibilidade e estabilidade.



1. Placa de Som (O Cérebro)



A Unidade de Microcontrolador (MCU) processa dados de movimento e aciona os LEDs e o alto-falante. Atualmente, o mercado global é dominado pelas "Grandes F nossas " placas.



Atualmente, os líderes de mercado incluem Proffieboard,X ENO Placa, Placa CFX, e Placa GH .G o mercado global é dominado pelos "Grandes F nossas ". Outras placas em pequena escala ou cópias não estão incluídas nesta lista.



Principais players



Proffieboard: O Rei do Código Aberto. Personalização ilimitada, mas exige conhecimentos de programação.



X ENO Placa (Damien Tech): O Rei do Mercado de Massa. Equilibra recursos de nível Proffie com facilidade de uso baseada em aplicativo.



CFX (Crystal Focus X): O Padrão Legado. Sistema de alta performance com interface por menu da Plecter Labs.



GH (Golden Harvest): O Editor de Sabres. Conhecido por suas poderosas capacidades de edição em tempo real.



Desempenho e Características



Proffieboard (Desenvolvimento de Código Aberto):



Núcleo: Executa em MCU STM32.

Suporte de Hardware: Suporta LEDs RGB externos, várias tiras de pixels, motores rotativos para câmara de cristal, botões e LEDs de destaque.

Déficit de Energia: Possui uma porta de carregamento, mas não possui um Sistema de Gerenciamento de Bateria (BMS). Carrega a bateria diretamente, o que é menos seguro.

Conectividade: Sem Bluetooth/nativa Wi-Fi. Exige soldagem de um módulo externo adicional para adicionar essas funções.

Recursos: Extremamente potente. Permite funções personalizadas e efeitos de luz por meio de programação, bem como fontes de som personalizadas via cartão SD.



X ENO Placa (Damien Tech Enterprise):



Núcleo: Executa no microcontrolador ESP32 (Alto Desempenho).

Suporte de Hardware: Suporta LEDs RGB externos, várias tiras de pixels, motores rotativos para câmara de cristal, botões e LEDs de destaque.

Vantagem de Energia: A porta de carregamento inclui um Sistema Integrado de Gerenciamento de Bateria (BMS), suportando carregamento rápido com segurança.

Conectividade: Bluetooth nativo (Wi-Fi em desenvolvimento). Suporta personalização completa de funções e efeitos de luz por meio do aplicativo móvel.

Acesso a Dados: Suporta sons personalizados via cartão SD. Novo recurso: O mais recente X ENO a placa suporta acesso USB direto. Você pode conectar o núcleo a um telefone ou computador para acessar a placa diretamente como uma unidade de armazenamento, sem precisar remover o cartão SD.

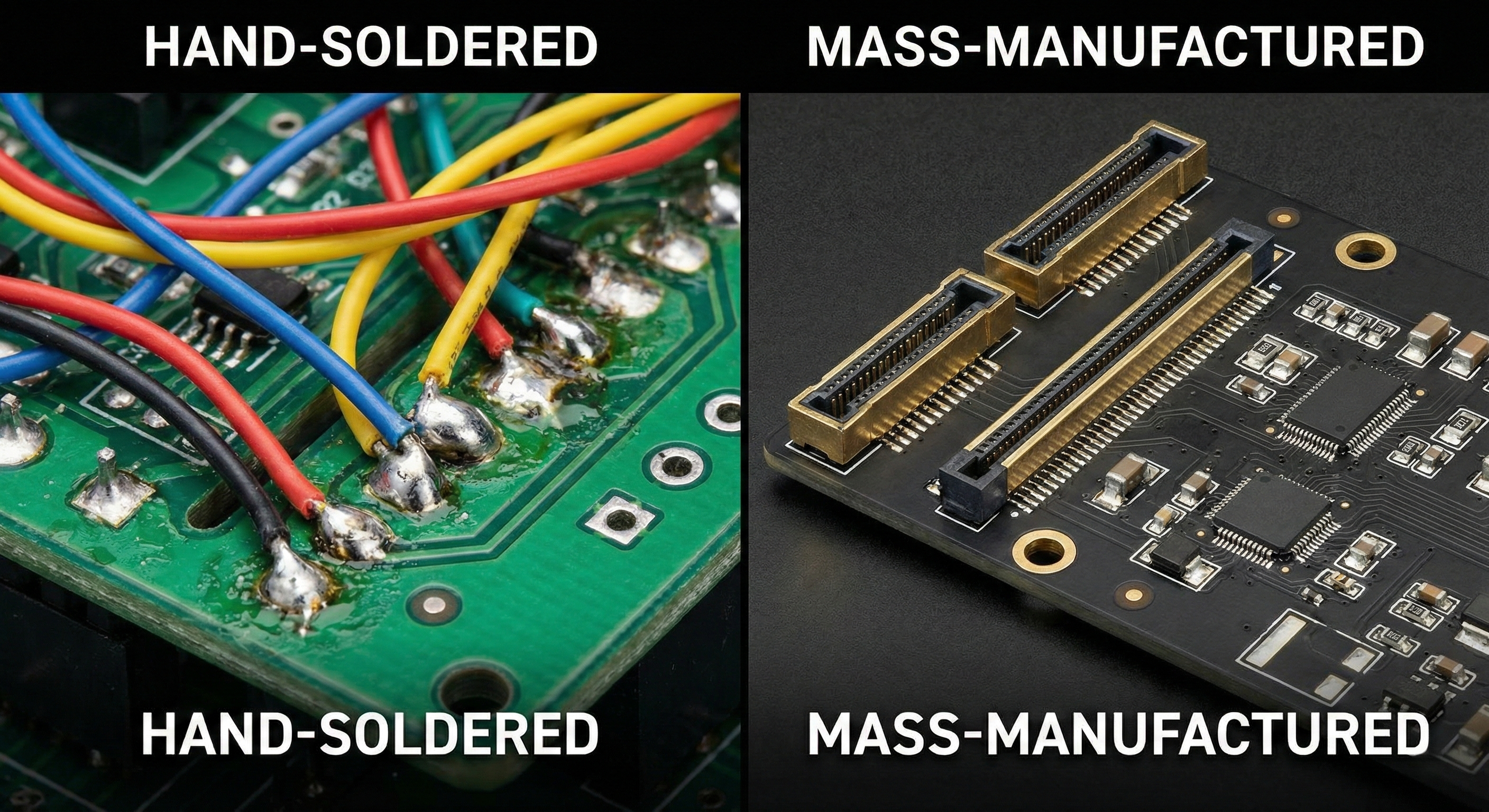

Hardware e Fabricação

Proffie / GH / CFX (O gargalo de fabricação):



Complexidade: Como placas de código aberto ou para entusiastas, são projetadas para desenvolvimento de software/hardware, não para produção em massa. A soldagem e a montagem são extremamente trabalhosas e difíceis.

Eficiência: Isso resulta em eficiência de produção muito baixa.

Risco de Confiabilidade: A fiação interna desorganizada as torna propensas a dessoldagem (juntas frias), levando a um alto número de problemas pós-venda. São inadequadas para fabricação em larga escala.

Volatilidade da Cadeia de Suprimentos: Os microcontroladores STM32 são produzidos em fábricas ocidentais influenciadas pelos mercados de capitais. Seus preços flutuam drasticamente — os chips STM32 chegaram a atingir US$ 100 por unidade — tornando-os extremamente caros e arriscados para negócios.



X ENO Placa (A Solução Industrial):



Otimização: Otimizada pela Damien Tech com disposições racionalizadas dos pads de soldagem, especificamente voltadas para fabricação em massa. O valor anual de produção excede 1 milhão de unidades.

Tecnologia Sem Soldagem: A mais recente X ENO a placa não requer soldagem. Utiliza interfaces USB-C, terminais de conexão rápida e conectores profissionais de precisão B2B. Isso melhora drasticamente a eficiência da produção.

Estabilidade: A fabricação em larga escala permite iterações contínuas de P&D. X Placa ENO foi atualizada inúmeras vezes para melhorar a estabilidade, reduzindo ao mínimo erros, travamentos e falhas de energia.

Controle de custos: Os chips são fornecidos pela China, garantindo preços extremamente estáveis e baixos.



Proffie / GH / CFX: Desempenho potente, muito apreciado por "entusiastas de sabres" pela personalização de código e coleta em pequenos lotes. No entanto, do ponto de vista de P&D de código personalizado, embora o Proffie seja poderoso, o número de entusiastas capazes de programar é extremamente raro.

X ENO Placa: O desempenho é igualmente potente, mas adequado à fabricação empresarial em larga escala. Sua operação é simples e conveniente, tornando-a ideal para o mercado de massa de novos usuários. Em termos de participação no mercado global, X ENO é dominante e perfeitamente adequada às operações de modelos de negócios.

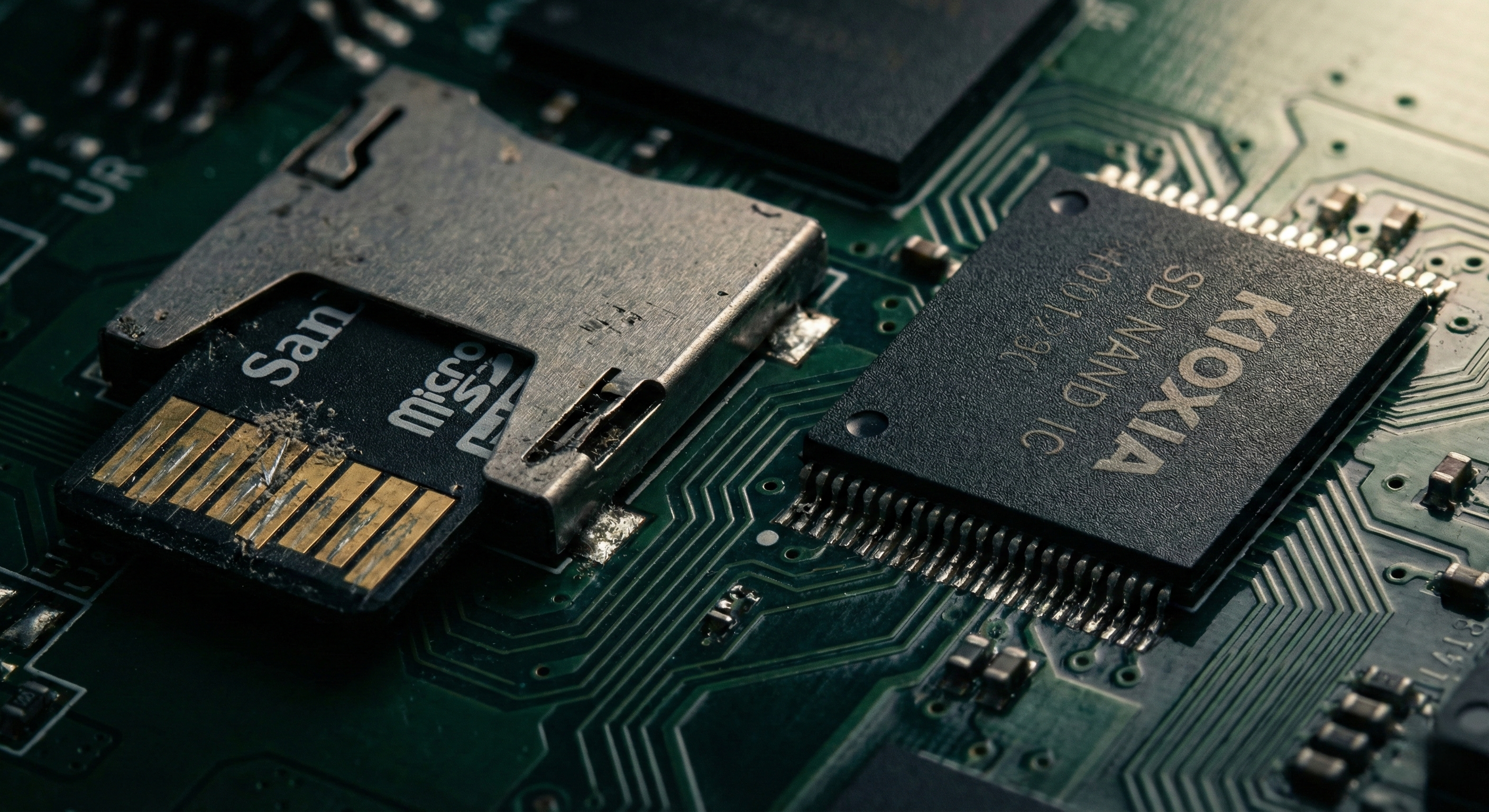

2. Armazenamento: Cartão SD vs. NAND SD (A Memória)



Este componente armazena fontes de som e arquivos de configuração. Está ocorrendo aqui uma mudança tecnológica significativa.



O Padrão Antigo: Cartão TF/SD



A Física da Falha: Um cartão SD depende do contato mecânico entre os contatos dourados e as molas metálicas. Em um sabre de luz (que vibra intensamente durante duelos), esses contatos desgastam-se.

Oxidação: Com o tempo, os contatos dourados oxidam-se, aumentando a resistência. Isso resulta em atraso de áudio, interrupções ou falhas na inicialização.



O Futuro: Chip NAND SD



Por que é melhor: Trata-se de um chip de armazenamento industrial soldado diretamente na placa de som.

Estabilidade: Nenhum risco de falha de contato devido à vibração.

Analogia: Assim como os smartphones modernos eliminaram os cartões SD em favor de armazenamento interno UFS/NVMe, por velocidade e confiabilidade, os sabres de luz também precisam evoluir para o NAND SD.



3. Comunicação: Módulos Bluetooth/WiFi



A conectividade sem fio permite que os usuários controlem o sabre por meio de um aplicativo móvel, o que é o padrão para sabres modernos de alta qualidade.



Módulo integrado versus externo



O problema com acessórios: placas como a Proffie exigem a soldagem de um módulo Bluetooth externo. Isso adiciona 4 a 6 fios delicados no interior do chassi apertado.

Risco na fabricação: mais fios = mais pontos potenciais de falha. Isso aumenta significativamente o tempo de montagem e a taxa de defeitos pós-venda.

A solução: placas modernas (como a X ENO ) integram o chip de radiofrequência diretamente na placa de circuito impresso (PCB). Sem fios adicionais e com alta estabilidade.

4. Sensores de movimento (IMU de 6 eixos)



Como o sabre sabe que você o está empunhando?



O componente: uma Unidade de Medição Inercial (IMU) de 6 eixos.

giroscópio de 3 eixos: mede a rotação (giro).

acelerômetro de 3 eixos: Mede força e impacto (balanço/choque).



A função: Balanço suave

Qualquer placa que alegue ter "Balanço suave" DEVE possuir um sensor de 6 eixos de alta sensibilidade.

O sensor envia dados em tempo real (centenas de vezes por segundo) para a UCP, que sintetiza o tom e o volume do zumbido para corresponder exatamente à velocidade da sua mão. Sem isso, o sabre simplesmente reproduz um som gravado previamente de "sibilo".
