Sistema Eletrônico Central do Sabre de Luz: Arquitetura e Classificação

O Núcleo do Sabre de Luz é o coração da arma. Ele integra a bateria, a placa de som, o alto-falante e a fiação num quadro estrutural unificado. Seu design é determinado por dois fatores principais: o Método de Iluminação e a Estrutura do Cabo.

Como os componentes eletrônicos fundamentais desses tipos são, em grande parte, universais (compartilhando 90% das mesmas peças), classificamo-los abaixo com base em sua lógica estrutural, seguida de uma introdução unificada aos componentes.

1. Classificação pela Lógica de Iluminação

A escolha do núcleo determina o tipo de lâmina utilizada.

Pixel Núcleo (Núcleo Neopixel)

Mecanismo: O núcleo transmite sinais de Dados e Alimentação por meio de uma placa de circuito impresso (PCB) com pinos pogo diretamente para a lâmina. Os LEDs estão localizados no interior da própria lâmina.

Finalidade: Para efeitos visuais máximos (ignição com efeito de rolagem, lâmina instável, efeitos arco-íris).

Base  lit Núcleo (Núcleo RGB)

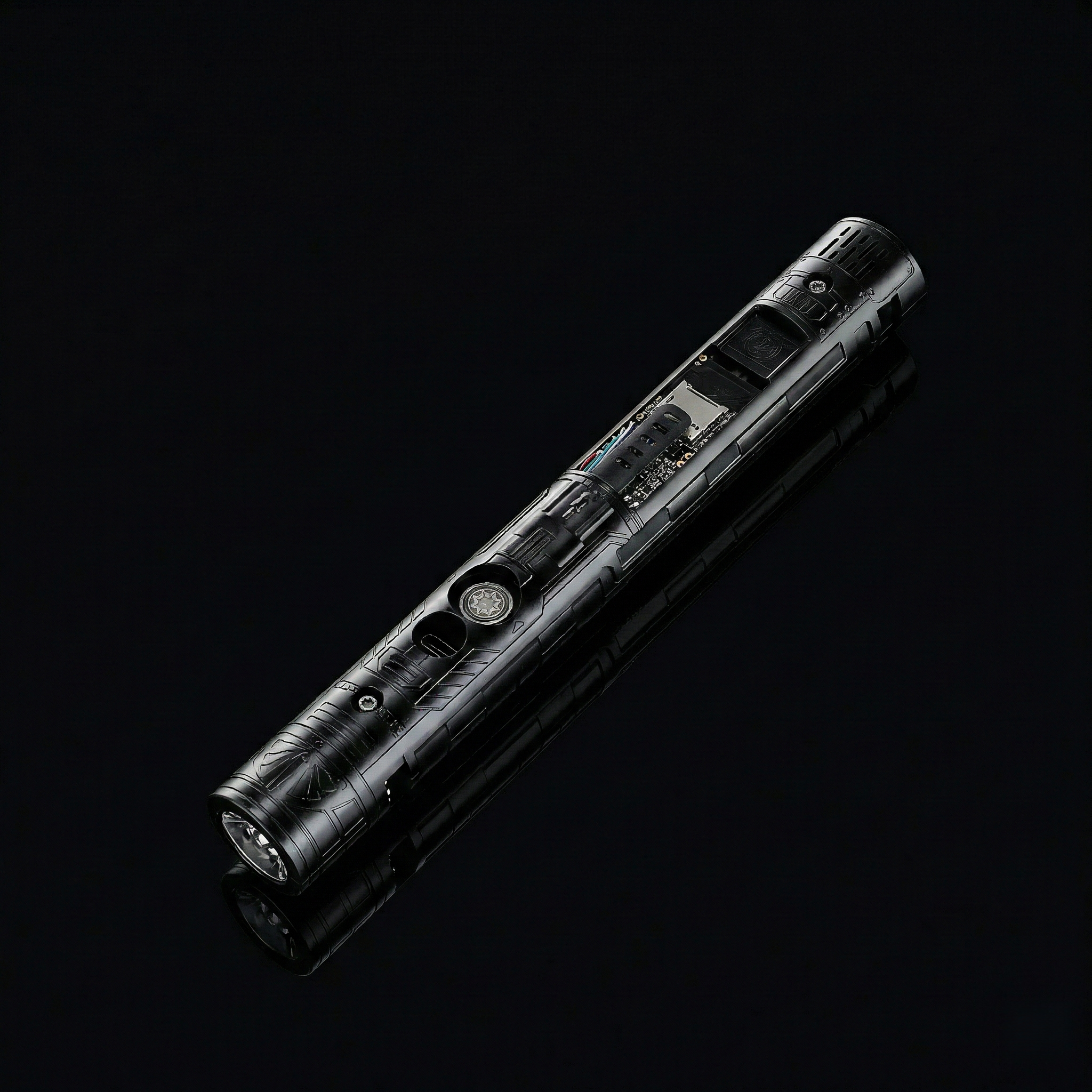

Mecanismo: Um módulo LED de alta potência é montado diretamente na parte superior do núcleo (lado do punho). Ele projeta luz para dentro de uma lâmina oca revestida com filme difusor, semelhante a uma lanterna.

Finalidade: Para menor custo. Sem eletrônicos na lâmina.

2. Classificação pela Integridade Estrutural

A escolha entre um modelo Integrado ou Dividido núcleo é determinada por três fatores-chave: Geometria do Cabo (por exemplo, Pescoços Finos), Requisitos Estéticos (precisão de réplica) e Estratégia de Montagem (alinhamento do interruptor).

Integrado Núcleo (Peça Única / Tudo-em-Um)

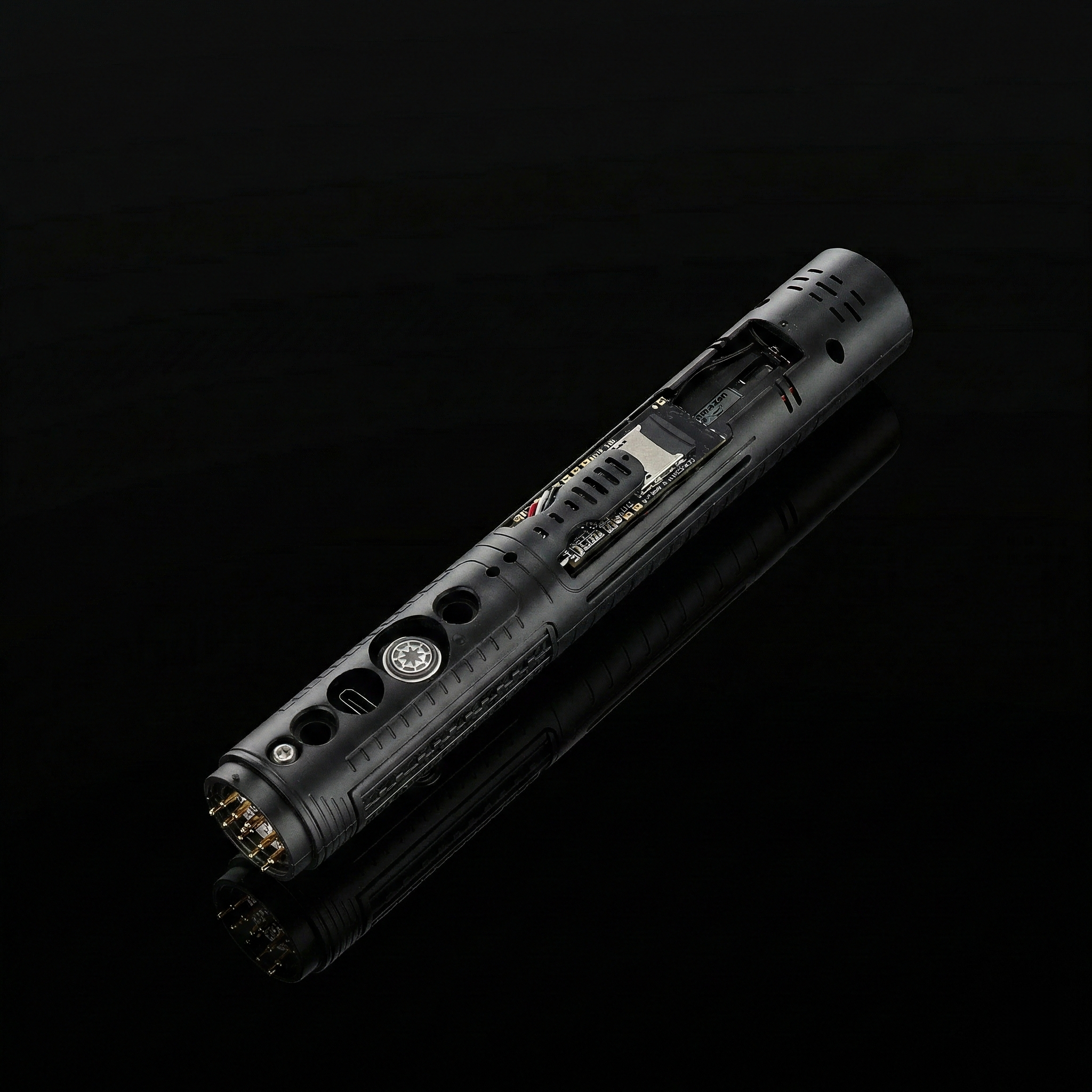

Projeto: A bateria, a placa de som, o interruptor (ou PCB tátil) e o contato do emissor estão alojados em um único cilindro contínuo.

Aplicação Padrão (Sabres Gerais):

O interruptor é normalmente um botão iluminado visível montado diretamente no núcleo .

Vantagens: Máxima estabilidade, melhor condutividade e manutenção mais fácil. Os usuários podem retirar todo o núcleo deslizando-o.

Aplicação Avançada (Réplicas / Cabos Curvos):

Método: Utiliza uma PCB tátil plana no núcleo para interagir com um êmbolo oculto no cabo.

Desafio: Exige guias internas de alinhamento precisas para garantir que o êmbolo externo atinja perfeitamente o interruptor interno durante a inserção cega. Para cabos curvos, pode-se utilizar um cabo curvo moldado sob medida, minério embora isso aumente significativamente os custos de P&D e de moldagem.

C Dividido minério (Separado / Modular)

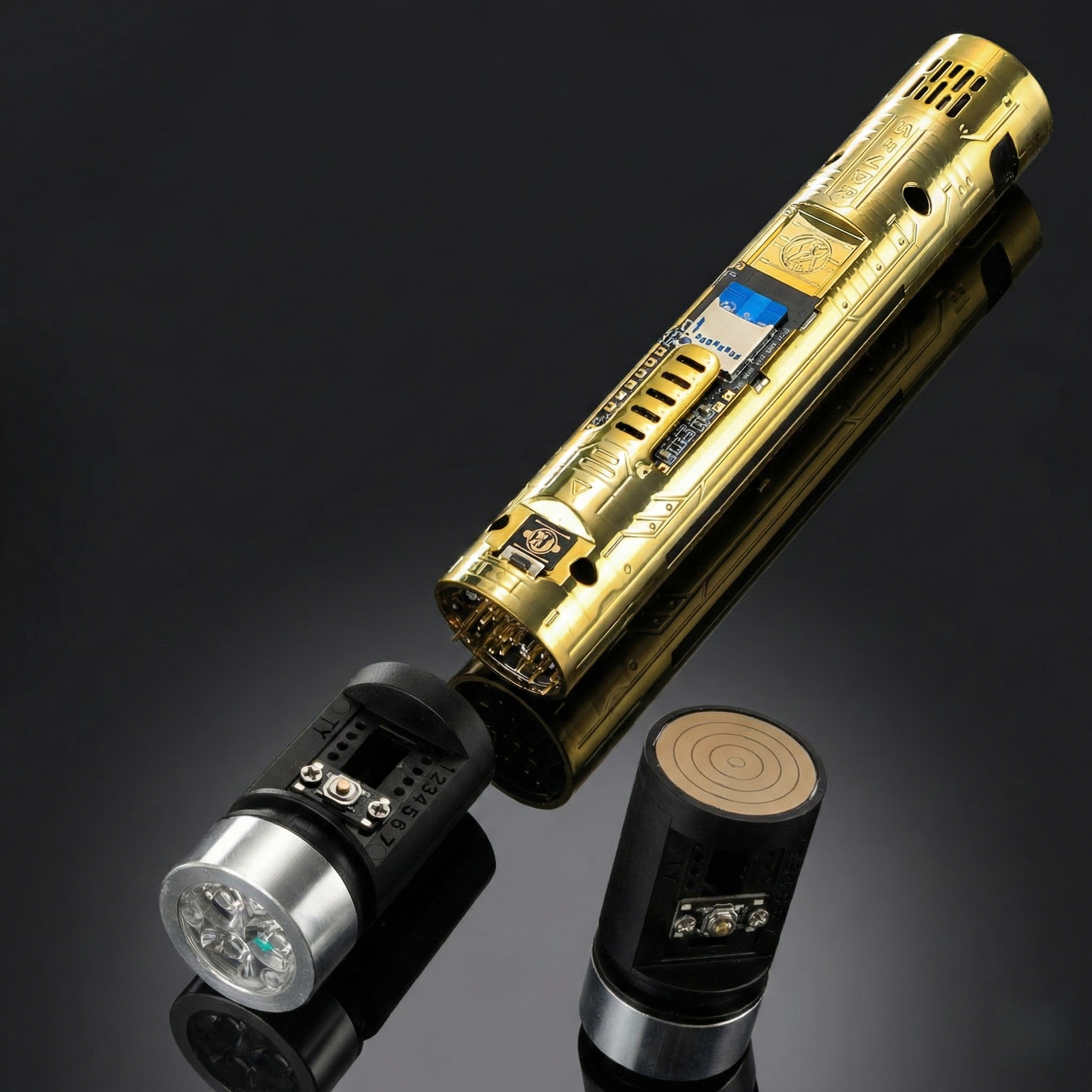

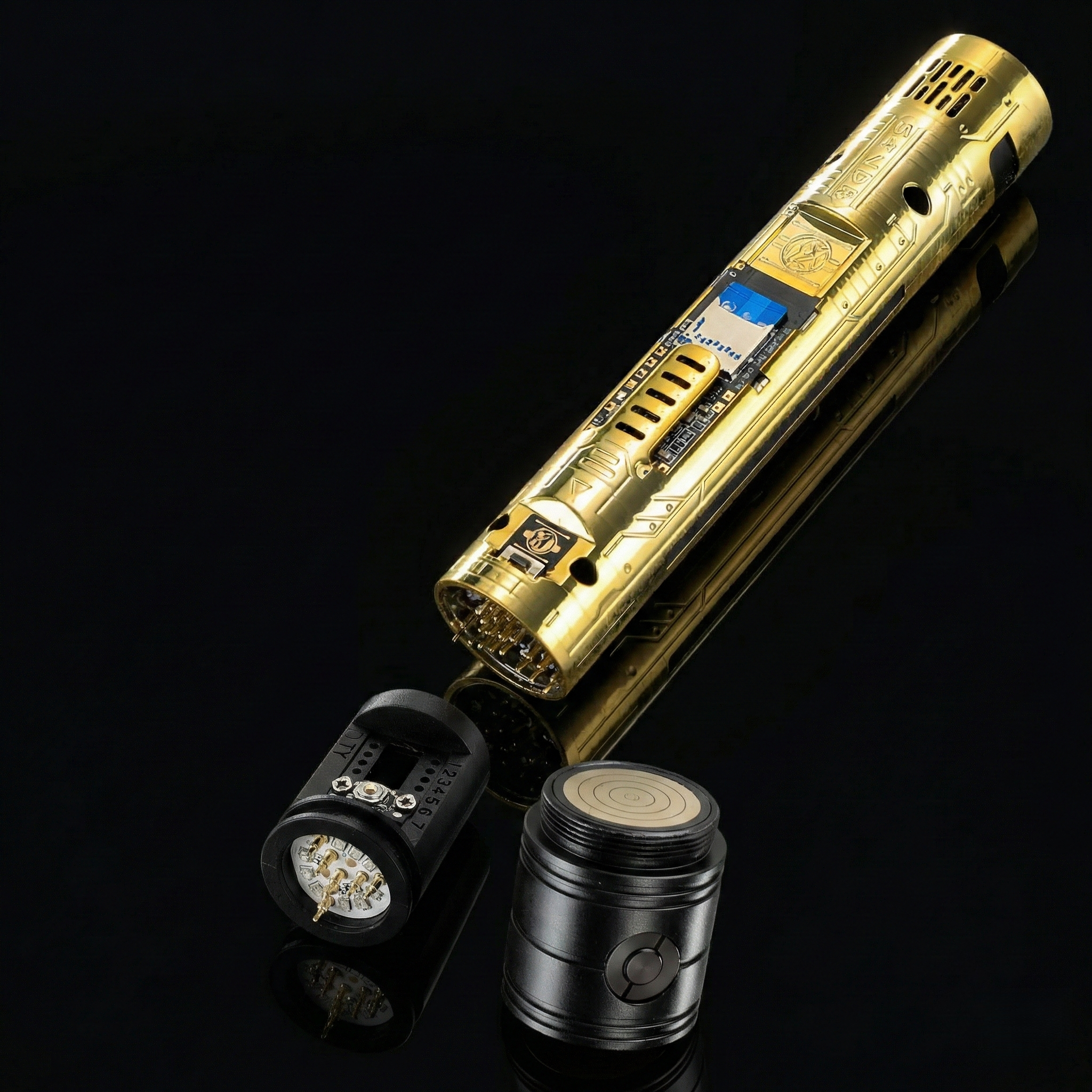

Lógica Central: O chassi é fisicamente dividido em duas seções independentes para resolver restrições físicas ou questões estéticas/montagem.

Caso de Uso 1: Restrição Física (Pescoços Finos)

Utilizado quando o cabo possui um pescoço estreito (ex.: Luke/Obi-Wan)

Caso de Uso 2: Estética e Alinhamento (Réplicas e Curvos)

Utilizado para preservar a aparência fiel aos filmes, ocultando botões sob caixas de controle sem portas de carregamento visíveis.

Benefício: A seção do interruptor fica fixa permanentemente no cabo (alinhamento perfeito com os êmbolos), enquanto apenas a seção da bateria/som é removível. Trata-se também de uma solução economicamente vantajosa para cabos curvos (ex.: Conde Dooku), comparada ao desenvolvimento de um núcleo integrado curvo personalizado.

Conexão: As seções são interligadas internamente por meio de um conector multipino ou fios flexíveis para transmissão de energia e dados.

Independentemente de ser iluminado por pixels ou por uma fonte de luz base, integrado ou dividido, os componentes eletrônicos internos (placa de som, bateria, alto-falante e interruptor) têm, fundamentalmente, a mesma função. Portanto, as seções a seguir apresentarão individualmente esses componentes universais.
