O Sistema de Lâmina Pixel LED do Sabre de Luz

A capacidade de uma lâmina Pixel de alcançar efeitos cinematográficos de rolagem e mudança de cor reside em sua matriz integrada de LEDs programáveis. O processo de fabricação deste componente determina diretamente o brilho da lâmina, a uniformidade de cor e a eficiência de produção.

1. Evolução do Substrato: De FPC para PCB Rígida

Processo Inicial (FPC): Inicialmente, a indústria adotou universalmente circuitos impressos flexíveis (FPC).

Desvantagem: O FPC é flexível e difícil de manter reto durante a montagem em tubos de espuma, muitas vezes torcendo-se e causando um efeito luminoso em "serpentina". Além disso, sua falta de rigidez estrutural dificultava a montagem automatizada.

Padrão Moderno (PCB Rígido): Para otimizar a montagem e melhorar a integridade estrutural, o setor migrou para PCBs Rígidos Longos personalizados.

Vantagem: A placa rígida atua como uma coluna vertebral, garantindo retilineidade absoluta dentro do tubo. Adicionalmente, o substrato rígido facilita a montagem SMT, reduzindo significativamente as taxas de defeitos.

2. Seleção da Fonte de Luz: 5050 vs 3535

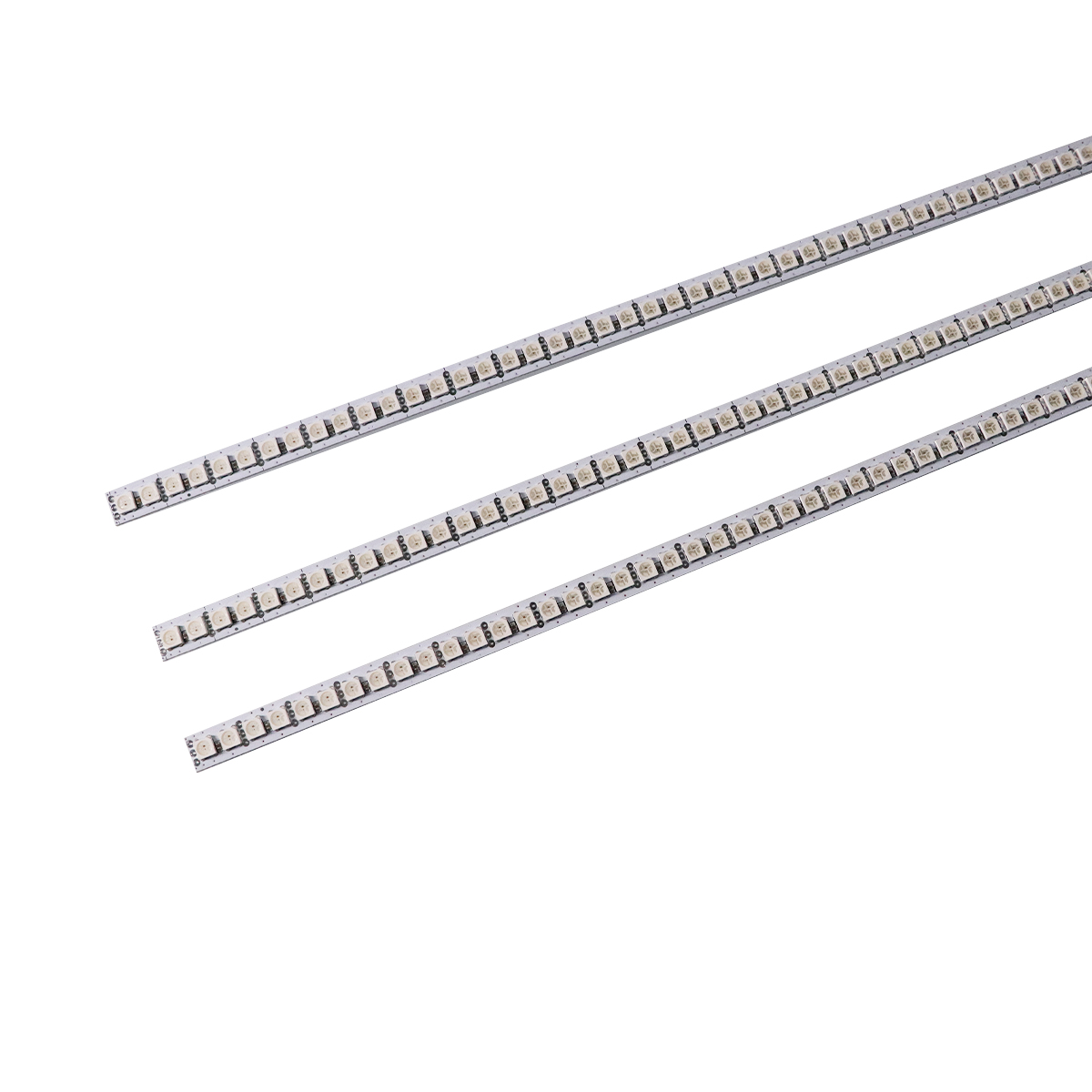

Padrão do Setor (5050): A configuração padrão do setor consiste em LEDs RGB 5050 montados em ambas as faces, lado a lado (5,0 × 5,0 mm).

Lógica Física: O invólucro 5050 possui uma área maior do chip emissor, proporcionando maior fluxo luminoso, tornando-o a escolha principal para lâminas de alta luminosidade.

Alternativa (3535): Embora os LEDs 3535 (3,5 x 3,5 mm) possam ser utilizados, seu invólucro menor limita a área emissora. Sob a mesma corrente de alimentação, o brilho geral de uma fita 3535 é, em geral, inferior ao de uma fita 5050. Portanto, a menos que haja restrição de espaço devido a um tubo ultrafino, produtos de alta gama preferem o formato 5050.

3 O Desafio Físico: Queda de Tensão e Desvio de Cor

Carga de Alta Densidade: Uma lâmina de pixels padrão de 1 metro (ou 36 polegadas) possui uma densidade extremamente elevada de LEDs.

Dados: Uma versão de 1 metro contém tipicamente 144 × 2 (288) LEDs; uma versão de 36 polegadas possui aproximadamente 128 × 2 (256) LEDs.

Fenômeno de Queda de Tensão: De acordo com a Lei de Ohm, a transmissão de corrente acarreta perda de tensão devido à resistência das trilhas. Quando centenas de LEDs estão totalmente acesos (especialmente no modo branco), a corrente pode atingir 10 A–15 A.

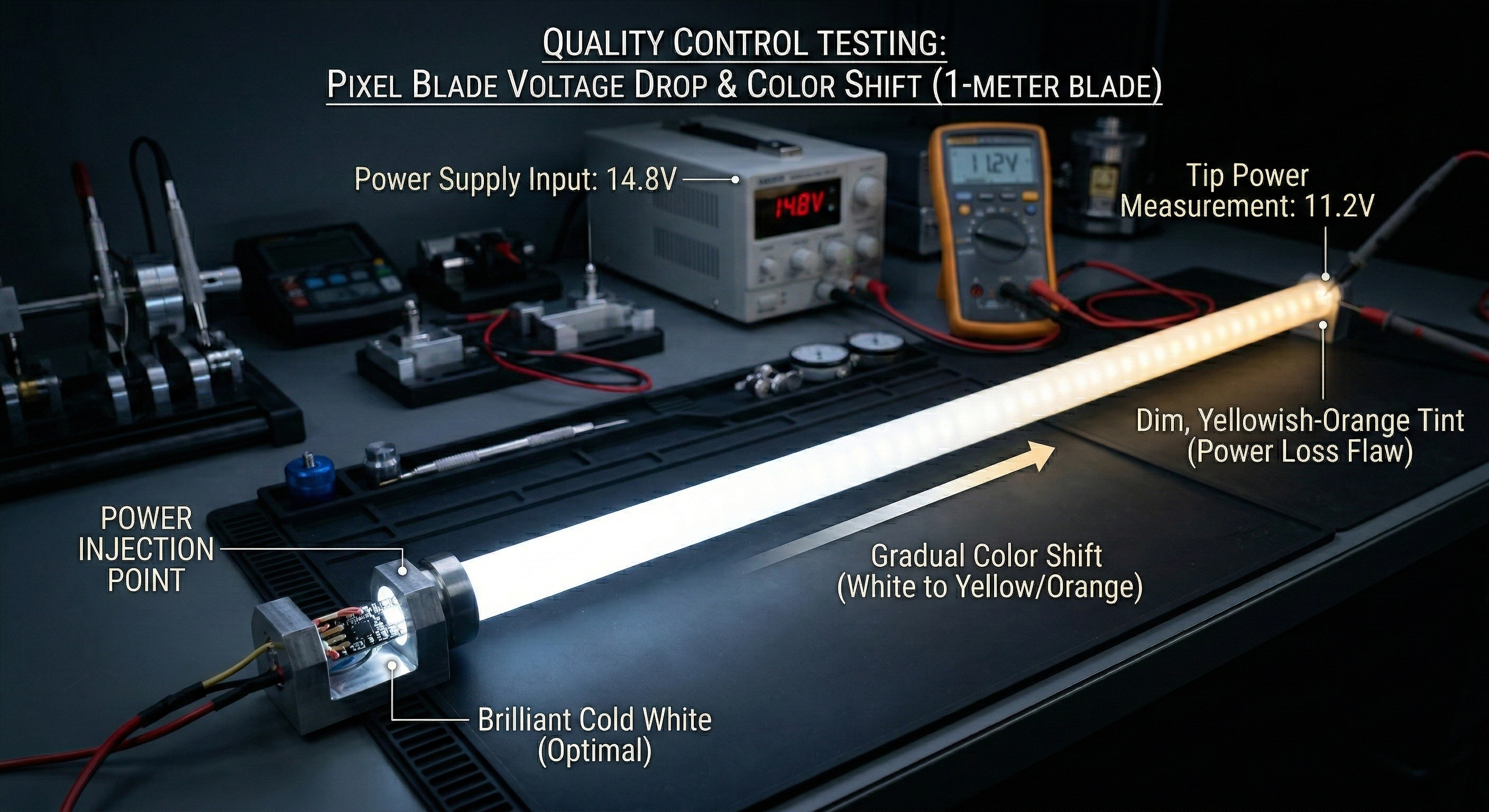

Princípio da Mudança de Cor: A tensão diminui significativamente à medida que a corrente atinge a ponta. Como os LEDs azuis exigem a tensão direta mais elevada (~3,0 V–3,2 V), eles se atenuam primeiro quando a tensão é insuficiente, enquanto os LEDs vermelhos (~2,0 V) e verdes permanecem brilhantes. A ausência de luz azul faz com que a luz branca na ponta se torne um amarelo desagradável.

Soluções: Injeção de Energia versus Cobre Reforçado

Método Antigo: Fiação Externa

Processo: Os fabricantes soldavam fios adicionais (fios de injeção de energia) conectando diretamente a base à ponta para forçar a entrega de corrente.

Falha: Esse "remendo físico" não só aumentava a mão de obra necessária para soldagem e reduzia a eficiência, como também gerava sombras visíveis no interior da lâmina devido ao fio adicional, comprometendo gravemente a estética.

Processo: Fabricantes modernos de alta gama empregam trilhas de cobre reforçado, aumentando a espessura e a largura da folha de cobre nas camadas do PCB.

Lógica Física: Aumentar a seção transversal do condutor reduz diretamente a resistência da trilha (R = ρL/A) isso permite que a corrente viaje de forma eficiente até a ponta internamente, eliminando a necessidade de fios externos.

Custo: Embora isso resolva os problemas de uniformidade de cor e melhore a estética e a eficiência, o custo de fabricação das placas de cobre pesado (2 oz ou mais) é significativamente maior do que o das placas padrão. Trata-se de um custo inevitável para garantir qualidade.

4. A busca definitiva: Iluminação multi-lateral e gerenciamento térmico

Matrizes multi-laterais

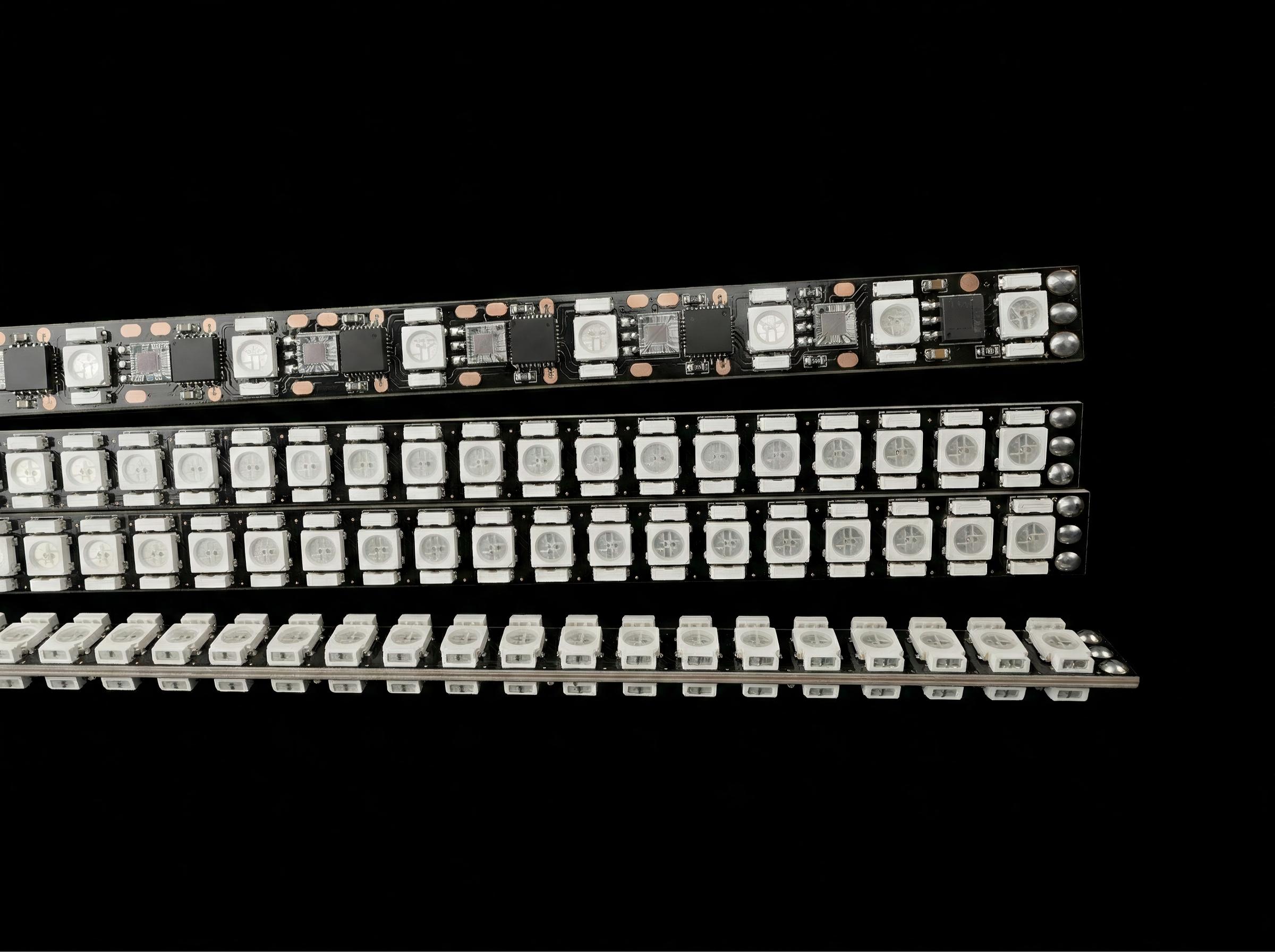

Tendência: Para alcançar brilho sem pontos cegos, surgiram faixas de pixels com 4 lados e até mesmo com 6 lados.

Vantagem: Dobrar (ou triplicar) a quantidade de LEDs eleva a saída de lúmens ao extremo, eliminando as leves sombras laterais presentes nas faixas de dois lados.

Desafios do sistema

Demanda de corrente: Acionar essas matrizes tão extensas exige uma corrente imensa. Isso impõe que o sabre seja equipado com:

Placa de som de alta potência: Dotada de MOSFETs capazes de suportar correntes elevadas de forma contínua.

Bateria de alto desempenho: Baterias de íon-lítio de alta descarga.

Fiação de Calibre Pesado: A fiação interna deve ser suficientemente espessa (por exemplo, 22 AWG ou mais grossa) para evitar o superaquecimento dos fios.

Crise de Gerenciamento Térmico:

Geração de Calor: Aquecimento por efeito Joule (Q = I²Rt) ）. Correntes mais elevadas geram quantidades alarmantes de calor provenientes da placa de circuito impresso (PCB) e dos LEDs.

Dilema de Dissipação: A fita é selada no interior de tubos de policarbonato (PC) e espuma, ambos termicamente isolantes, criando um ambiente térmico severo. O calor retido acelera a degradação dos LEDs ou até mesmo provoca falhas na PCB.

Conclusão: Criar a lâmina de pixels mais brilhante não se trata apenas de empilhar LEDs; é um equilíbrio delicado que envolve a Capacidade de Carga do Circuito e a Física Térmica.
