Normas Mecânicas e Especificações de Engenharia para Cabos de Sabre de Luz

1. Cabo do Sabre de Luz Normas e Tolerâncias de Diâmetro Interno (ID)



Considerando as dimensões das lâminas circulares, não existem normas fixas para lâminas de formato irregular. Os tamanhos padrão da indústria para lâminas circulares são 1 polegada e 7/8 de polegada. O diâmetro interno (ID) do emissor do cabo é determinado com base nesses dois tamanhos de lâmina.



Geralmente, o diâmetro interno (ID) é aproximadamente 0,1 mm maior que a lâmina, especificamente entre 0,05 mm e 0,15 mm. Se a folga for menor que essa faixa, a lâmina será difícil de inserir devido às suas próprias tolerâncias de fabricação. Se a folga exceder essa faixa, a lâmina balançará e não ficará firmemente fixada.



as espadas de luz do tipo "pescoço fino" normalmente exigem que o diâmetro interno (ID) do emissor acomode lâminas de 7/8 polegada. Devido à profundidade limitada dos emissores de pescoço fino, a lâmina de 7/8 polegada é relativamente mais leve e pode ser fixada com firmeza; caso contrário, isso geraria inúmeros reclamações de clientes e problemas pós-venda.



O diâmetro interno (ID) das peças da espada de luz, exceto o emissor, é determinado por fatores como estética do design, tamanho do alto-falante e dimensões do chassi. Geralmente, manter o ID do cabo consistente com o ID do emissor facilita a montagem e a produção. Um ID uniforme ao longo de todo o corpo torna a usinagem muito mais simples e reduz significativamente os custos.



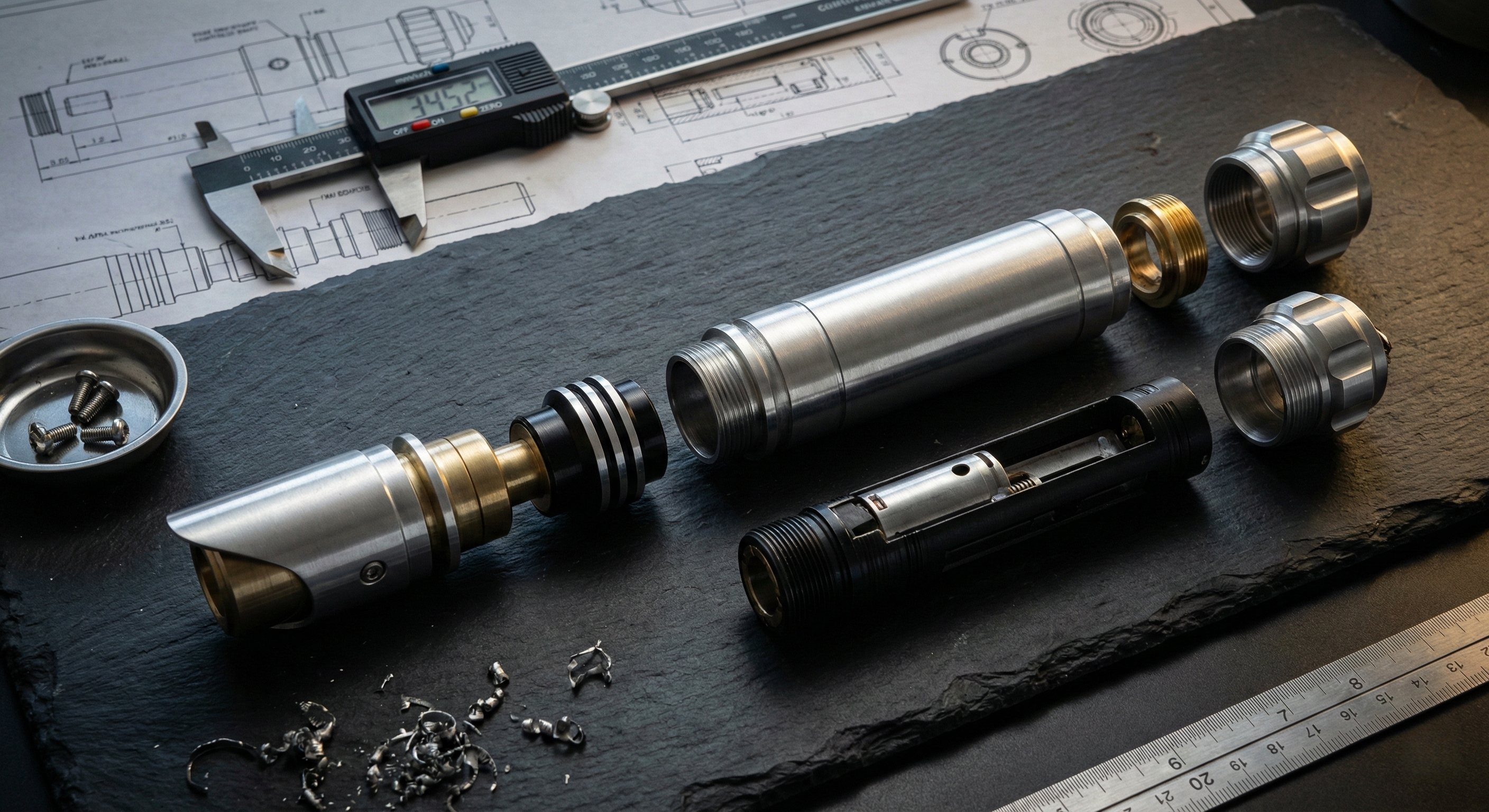

2. Cabo da Espada de Luz Especificações de Rosca e Integridade Estrutural



Os três aspectos mais críticos das dimensões da rosca são a densidade da rosca, a profundidade da rosca e a espessura da rosca.



O padrão de rosca na indústria de sabres de luz é o sistema VHC. O enorme volume de mercado da empresa que estabeleceu o sistema VHC, juntamente com a capacidade do sistema de atender aos requisitos de "combate com sabre", consolidou sua posição inabalável.

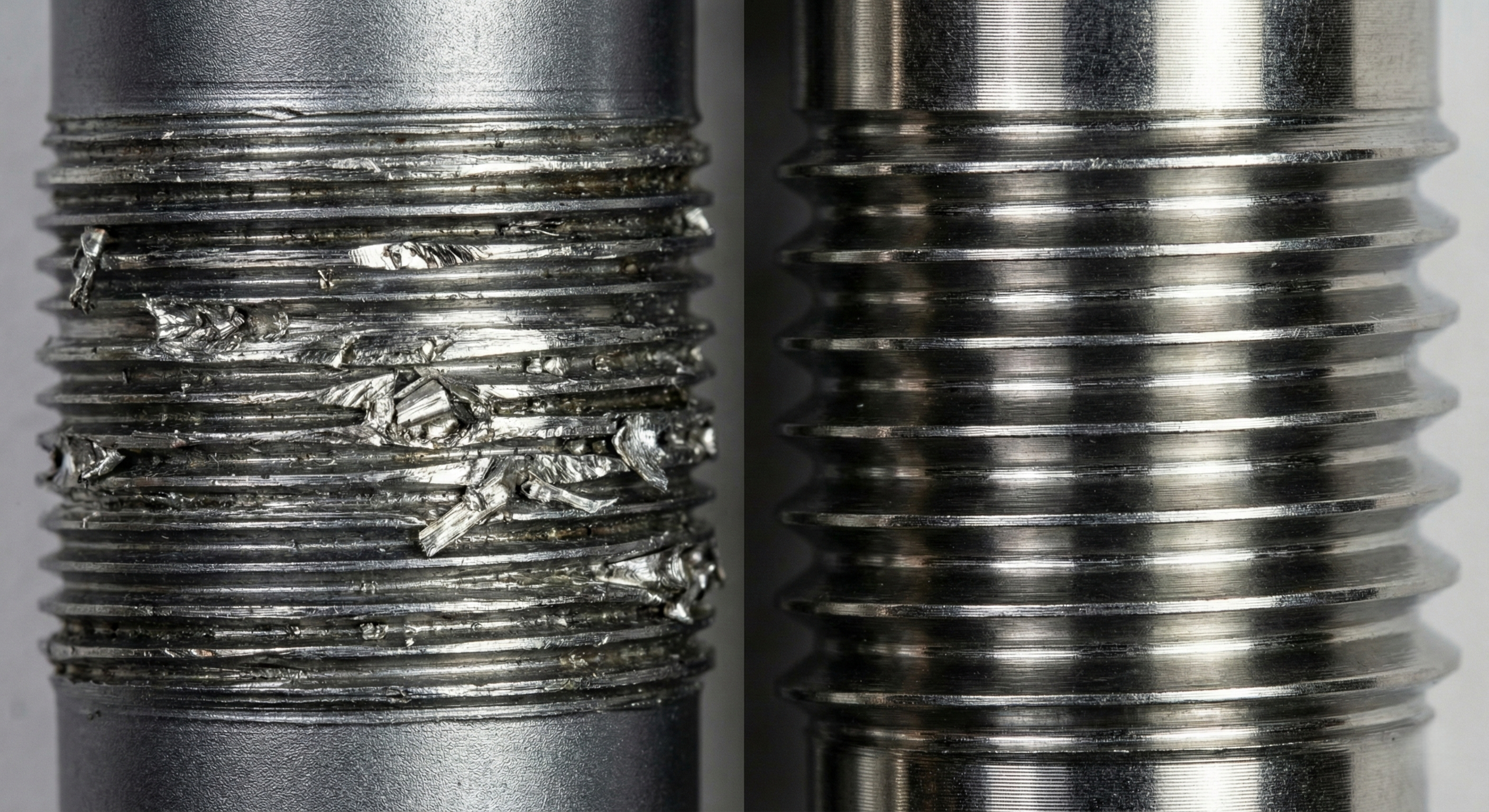

Sabres de luz com roscas abaixo do padrão VHC possuem resistência estrutural muito baixa, o que facilita a quebra de roscas em liga de alumínio. Embora a liga de alumínio seja o material comum para sabres de luz, outros materiais, como o aço, são muito mais resistentes.



A densidade da rosca não deve ser excessivamente alta (fina). Roscas demasiado densas são propensas ao desgaste, especialmente após processos como anodização ou galvanoplastia. Roscas finas também dificultam a substituição de componentes eletrônicos e tornam a montagem trabalhosa.



Por outro lado, roscas excessivamente grossas tendem a afrouxar durante o uso prolongado, exigindo apertos frequentes e afetando a experiência do usuário. A densidade da rosca pode variar conforme diferentes processos de acabamento; por exemplo, roscas eletrodepositadas devem ser mais grossas para garantir folga suficiente ao material de revestimento, evitando que os espaços sejam preenchidos e causem a danificação ou a soldagem das roscas.



Se a profundidade da rosca for muito pequena, as roscas ficam propensas a quebrar. Em casos especiais, a substituição por aço pode resolver problemas causados pela profundidade insuficiente da rosca.



Se a parede da rosca for muito fina, as roscas provavelmente se fraturarão. Se o diâmetro interno (ID) for fixo, a rosca pode ser reforçada aumentando-se o diâmetro externo (OD). Se o diâmetro externo (OD) for fixo, a rosca pode ser reforçada reduzindo-se o diâmetro interno (ID), como observado nas seções de pescoço fino. Em cenários específicos, o uso de aço é a solução para paredes de rosca finas.



3. Empunhadura de Sabre de Luz Sistemas de Retenção da Lâmina



A retenção da lâmina normalmente utiliza parafusos de fixação (parafusos de retenção). As posições dos furos não devem ser simétricas; um padrão triangular de furos é, em geral, o mais estável. Mesmo que furos simétricos sejam perfurados, os parafusos não devem ser aplicados de forma simétrica para fixar a lâmina. Fixar a lâmina pressionando-a contra a parede interna do punho é mais estável do que fazer com que os parafusos pressionem uns contra os outros.



Para sabres de luz de pescoço fino, devido ao espaço limitado no emissor, um emissor alongado é frequentemente utilizado especificamente para a retenção da lâmina, enquanto o emissor curto serve apenas como um "tampão para lâmina", mantendo as proporções exatas do sabre de luz.



O problema mais comum com furos ocultos de retenção é que parafusos soltos podem pressionar contra a manga interna do punho, fazendo com que o emissor emperrasse e tornando impossível fixar a lâmina. Para resolver isso, o furo do parafuso deve ser recuado para dentro por vários milímetros.



Alguns sabres de combate atualmente disponíveis no mercado fixam a lâmina sem parafusos, recorrendo, em vez disso, a uma placa de circuito impresso (PCB) especializada localizada no lado da lâmina chassi que se encaixa na parte inferior do emissor. O anel externo do suporte da PCB é maior do que a própria lâmina. Durante a montagem, o emissor é primeiramente deslizado sobre a lâmina e, em seguida, aparafusado ao cabo. Isso fixa a lâmina no lugar sem necessidade de parafusos para aplicação de pressão, tornando o processo mais prático e estável.



4. Cabo de Sabre de Luz Dissipação de calor



Para iluminado na base nos sabres de luz, o cabo em si funciona como um dissipador de calor de grande porte. Para atingir alta luminosidade, o módulo LED exige LEDs de alta corrente e alta potência. Confiar exclusivamente em pequenos dissipadores de calor ou em adesivos térmicos dentro do chassi interno é insuficiente para uma dissipação eficaz do calor.



Isso explica por que o módulo LED metálico de um núcleo de sabre de luz iluminado na base fica extremamente quente quando não instalado no cabo e por que os componentes plásticos do chassi próximos ao módulo LED podem derreter.



Assim que o núcleo é instalado na empunhadura metálica, a empunhadura atua como dissipador de calor para o módulo LED. É por isso que espada de luz com iluminação na base as empunhaduras ficam levemente quentes durante o uso. No entanto, esse calor é controlado e, com a empunhadura metálica acoplada, não causará queimaduras na pele.



5. Empunhadura da Espada de Luz Engenharia Acústica e Física da Ressonância



5.1.Ressonância de Helmholtz — A Chave para os Graves



A câmara de ressonância de uma espada de luz é, essencialmente, um ressonador de Helmholtz. Assim como soprar sobre a boca de uma garrafa de cerveja produz um som "zumbido", a cavidade na extremidade da espada de luz amplifica frequências sonoras específicas.



Princípio Físico

f = v/(2π) √(A/(VL))

Onde V é o volume da cavidade, A é a área da abertura e L é o comprimento do canal de ventilação.



Diretrizes para Fábricas



A distância entre a superfície do diafragma do alto-falante e a parede interna do punho é crítica.



Para alto-falantes padrão de 24 mm ou 28 mm, recomenda-se um espaço de ressonância de 15 mm a 25 mm.



Distância muito curta (< 10 mm): O som torna-se "plano" e os agudos ficam penetrantes, pois as ondas de baixa frequência não dispõem de espaço suficiente para se formarem.



Distância ideal (15–25 mm): Permite a formação ótima de ondas estacionárias, melhorando significativamente a profundidade dos graves.

Distância muito longa (> 40 mm): O som torna-se turvo e o volume diminui devido à perda na transmissão.



5.2. Cancelamento de fase e vedação — A chave para o volume



Este é o erro mais comum cometido pelas fábricas. Quando um alto-falante opera, o cone move-se para frente, comprimindo o ar (onda frontal), ao mesmo tempo em que gera ar rarefeito atrás dele (onda traseira). Se essas duas ondas não forem isoladas, elas se misturarão nas bordas do alto-falante, causando cancelamento de fase.



Fenômeno físico: Pressão positiva + pressão negativa = som nulo (o grave desaparece quase completamente).



Diretrizes para Fábricas



A posição de montagem do alto-falante deve ser totalmente estanque. núcleo e a parede interna de metal, ou o alto-falante deve ser totalmente vedado com adesivo dentro do núcleo .



Padrão de Teste :Instrua a fábrica: se o som ficar mais alto ao bloquear a saída de ar após a montagem, ou se o som ficar muito fraco e agudo, ocorreu um "curto-circuito de fase", indicando uma vedação inadequada.



5.3. Impedância acústica e área de ventilação



O som requer fluxo de ar para se propagar. Se as saídas de som na extremidade do cabo forem mal projetadas, elas gerarão turbulência, resultando em um ruído de vento tipo "sibilo", em vez de áudio claro.



Lógica física :Todo som exige o deslocamento de ar. Se as saídas forem muito pequenas e o ar não puder ser expelido, o diafragma do alto-falante ficará "travado" pela pressão contrária, causando uma queda súbita no volume.



Diretrizes para Fábricas



Princípio da área mínima de ventilação :A área total de todas as aberturas no punho deve ser de pelo menos 20% a 30% da área efetiva do diafragma do alto-falante.



Trampas de ventilação ocultas :Muitos sabres de luz réplica posicionam orifícios sonoros nos lados (ocultos) para corresponder aos adereços dos filmes. Sem cálculo acústico, essas fendas estreitas atenuarão fortemente as altas frequências, deixando apenas graves abafados. Se forem necessárias ventilações ocultas, o fluxo de ar total deve ser garantido mediante o aumento do número de fendas.



5.4. Reflexão acústica do material



Materiais mais rígidos são melhores :o alumínio 6061 apresenta uma taxa de reflexão acústica superior à do plástico.



Tratamento das paredes internas :Paredes internas lisas de metal auxiliam na reflexão sonora, mas também podem gerar ondas estacionárias que causam sons agudos e penetrantes.



Projeto avançado para fábricas de alta gama :Podem ser projetados fios ou texturas sutis nas paredes internas da câmara de ressonância. Isso ajuda a dispersar as ondas estacionárias de alta frequência, tornando o som "mais puro" e reduzindo a aspereza metálica.



5.5.Diferença Física Fundamental: Razão Entre Perímetro e Área



Quando o som passa por um orifício, não se trata apenas de propagação de ondas; ele é acompanhado por um movimento rápido do ar (especialmente em altos volumes e fortes vibrações de baixa frequência).



Furos Redondos



Propriedades Físicas :O círculo possui a menor razão entre perímetro e área. Isso significa que, para a mesma área de abertura, um orifício circular apresenta a menor fricção nas bordas.



Desempenho Acústico :O fluxo de ar é o mais suave, com turbulência mínima. O som é impactante e sólido. O impacto dos graves é mais forte porque a coluna de ar é expelida de forma mais concentrada.



Caça-níqueis



Propriedades Físicas :Para a mesma área, fendas possuem perímetros mais longos. O ar que se move ao longo de bordas alongadas gera maior fricção nas bordas.



Desempenho Acústico :Se as ranhuras forem muito estreitas (largura < 2 mm), podem facilmente produzir um som de "assobio do vento" ou "sibilo" (semelhante ao princípio do assobio). Isso pode contaminar o zumbido original do sabre de luz, tornando o som "impuro". No entanto, a vantagem é que os designs radiais com ranhuras frequentemente conseguem obter uma área total de abertura maior em um diâmetro limitado do punho, aumentando assim a intensidade sonora geral.



Resposta de frequência



Graves :Os comprimentos de onda de baixa frequência são muito longos (decímetros a metros), tornando-os insensíveis à forma dos orifícios. Desde que a área total seja suficiente, há pouca diferença nos graves entre orifícios redondos e ranhuras.



Agudo :Os comprimentos de onda de alta frequência são curtos e direcionais. Orifícios redondos tendem a formar feixes de alta frequência mais concentrados. Ranhuras ou malhas causam uma difração mais complexa, o que pode melhorar a difusão sonora, mas, se as bordas forem afiadas, podem eliminar alguns detalhes de alta frequência.



O "Ingrediente Secreto" para a Fabricação

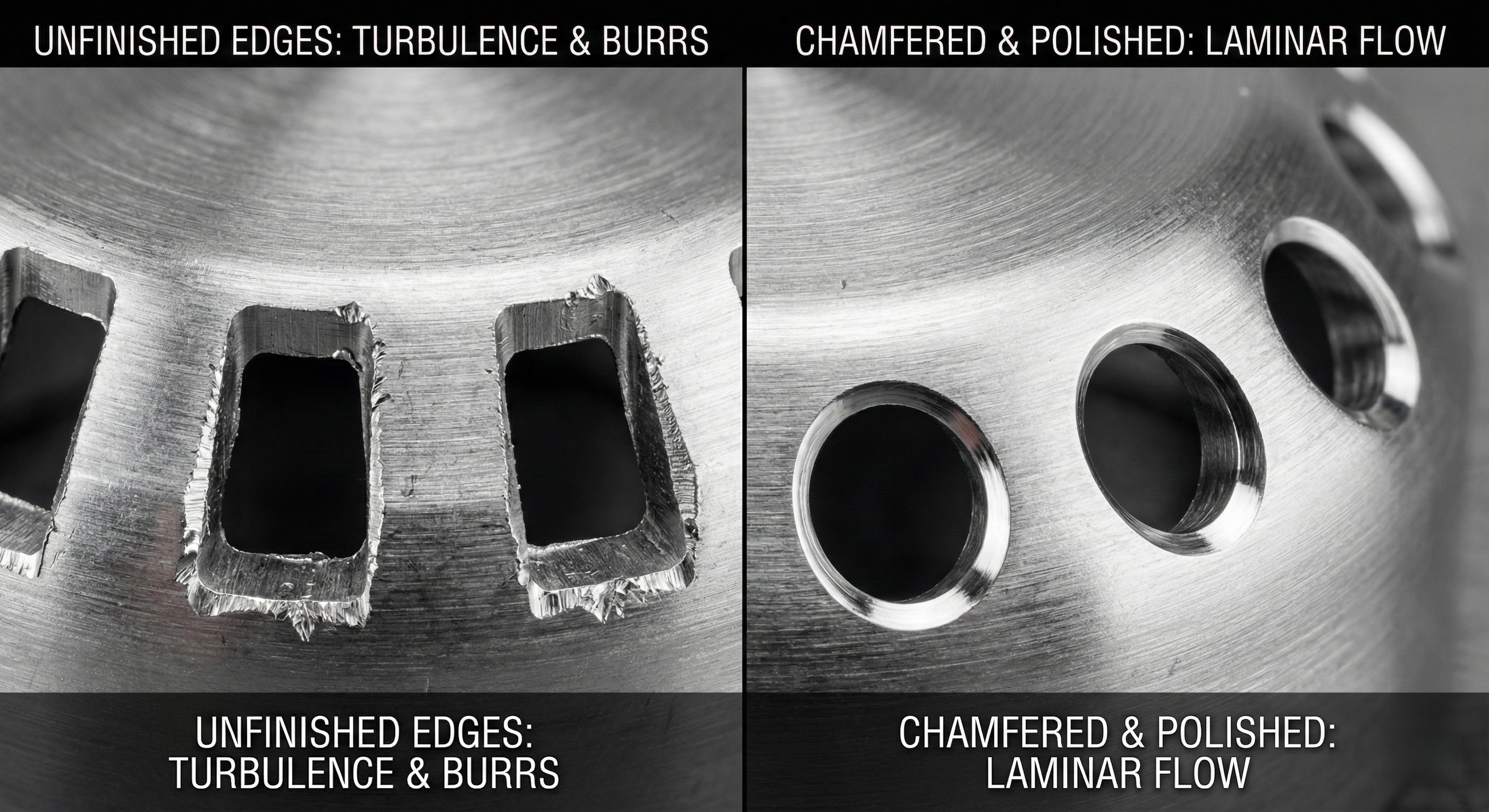

Chanfragem/Remoção de rebarbas —— A Etapa Crítica :Sejam furos redondos ou ranhuras, as bordas usinadas por CNC são normalmente perpendiculares (90 graus). Bordas afiadas cortam o ar em alta velocidade como uma lâmina, gerando ruído turbulento de alta frequência. Instrua a fábrica a realizar chanframento ou arredondamento tanto no interior quanto no exterior de todas as saídas de som. Bordas lisas permitem que o ar entre e saia em regime laminar, reduzindo o ruído e tornando os efeitos sonoros do balanço mais puros.



Regra da Largura Mínima para Ranhuras :Se as ranhuras forem necessárias por motivos estéticos, recomenda-se uma largura mínima de 2,5 mm. Fendas estreitas (por exemplo, 1 mm) atuam como uma corneta sob alta pressão sonora, obstruindo o som e gerando ruído estranho de alta frequência.



Efeito de Colmeia em Designs com Malha :Em designs com múltiplos orifícios, a espessura da nervura entre os orifícios deve ser a menor possível, mantendo a integridade estrutural. Motivo: Isso reduz a probabilidade de ondas sonoras colidirem contra as paredes metálicas e retornarem à cavidade, melhorando a transparência acústica.
