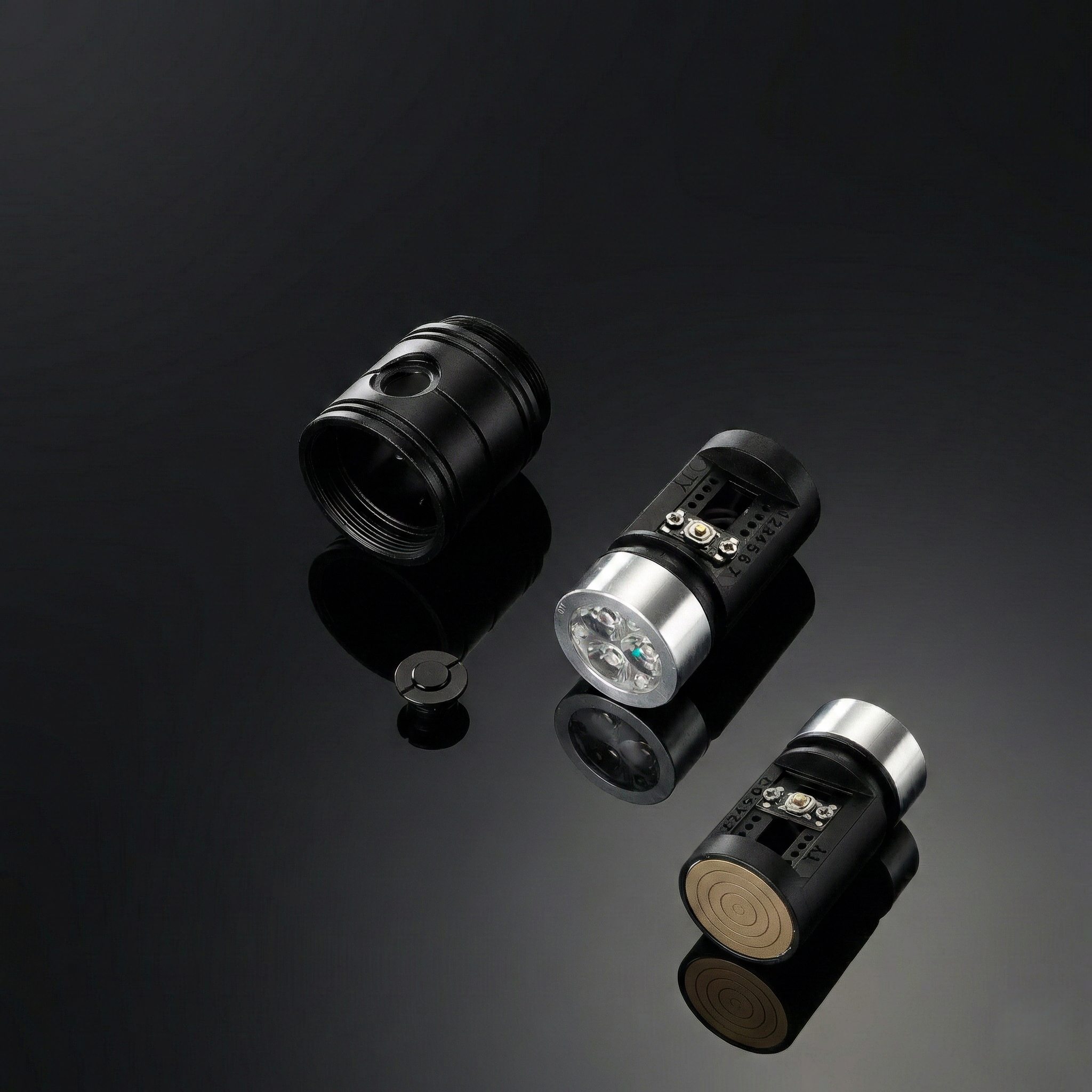

Conjunto do Núcleo do Interruptor de Sabre de Luz

O Switch Core é o módulo de controle superior de um Split C minério sistema. Ele abriga a interface do usuário, os conectores da lâmina e os sistemas de retroalimentação visual. É instalado de forma permanente ou semipermanente na seção emissora do cabo.

1. Chassis do Interruptor (Estrutura de Suporte)

A lógica aqui espelha o Chassi Principal.

2. Interface de Controle: Êmbolo e PCB

Esta é a ponte física entre o dedo do usuário e o sinal eletrônico.

Êmbolo (O Atuador)

Definição: A tampa externa de metal ou plástico instalada no punho. Não é o próprio interruptor, mas a haste mecânica que aciona o interruptor.

Lógica de Engenharia: O Êmbolo exige um controle preciso de tolerâncias. Deve mover-se livremente no orifício do punho, mas ser suficientemente longo para acionar o interruptor tátil interno sem danificá-lo.

PCB do Interruptor (O Gatilho Eletrônico)

Componente Padrão: Interruptor Tátil (Momentâneo / Auto-Redefinido).

Regra da Indústria: As espadas de luz DEVEM utilizar interruptores momentâneos.

Por quê? As placas de som dependem de gestos como "pressão prolongada", "duplo clique" e "manter pressionado" para ativar efeitos (bloqueio, menu, volume).

Tecnologia obsoleta: Interruptores de trava (ligar-desligar com clique/autotravamento) são eliminados do mercado porque fisicamente não conseguem enviar pulsos de sinal complexos.

Fabricação: SMT vs. Soldagem manual

O método antigo: A soldagem manual de interruptores é um pesadelo. As pernas dos interruptores são minúsculas. A soldagem manual resulta em "juntas frias" (conexão fraca) ou em fusão das carcaças plásticas. Alta taxa de defeitos.

O Melhor Método (SMT): U utilização de máquinas SMT (Tecnologia de Montagem em Superfície) para montar o interruptor diretamente na placa de circuito impresso (PCB).

Resultado: Nenhuma soldagem necessária durante a montagem. Isso garante 100% de consistência, zero riscos de dessoldagem e custos pós-venda extremamente baixos.

3. Módulos de feedback visual e tátil

LEDs de destaque (LEDs de botão)

Integração: Geralmente são LEDs de pixel Mini SK6812 soldados diretamente ao lado do interruptor, na mesma placa de circuito impresso (PCB).

Função: Iluminam o êmbolo (se for translúcido) ou a janela da carcaça, sincronizando-se com a cor da lâmina.

Telas de Exibição (OLED / Matriz LED)

A lógica aqui espelha o Chassi Principal.

Motor (Vibração)

A lógica aqui espelha o Chassi Principal.

Câmara de Cristal (A Alma)

A lógica aqui espelha o Chassi Principal.

4. Interconexões de Alta Potência

Conector da Lâmina Principal (Placa de Circuito Impresso com Pinos Pogo da Lâmina Principal)

Função: Saída principal de energia. Utiliza pinos pogo reforçados para transmitir alta corrente (10 A ou mais) à lâmina principal com pixels.

Conectores das Lâminas Laterais (Placa de Circuito Impresso com Pinos Pogo para Guarda Cruzada)

Aplicação: Especificamente para sabres de guarda cruzada (por exemplo, estilo Kylo Ren).

Estrutura: Duas placas menores de circuito impresso com pinos pogo montadas em ângulos de 90 graus em relação ao eixo principal.

Desafio: Exige roteamento complexo de fiação dentro do chassi do interruptor para alimentar simultaneamente três lâminas.

PCB Receptora (Interface de Núcleo Dividido)

Definição: A "parte inferior" do Núcleo do Interruptor.

Mecanismo: Apresenta uma PCB de Contato em Anel Concêntrico (padrão alvo).

Função: Acopla-se aos pinos pogo do Núcleo Principal da Bateria (Chassi Inferior). Isso permite que o núcleo da bateria seja inserido sem necessidade de alinhamento visual e conecte imediatamente energia/dados aos botões e à lâmina, sem fiação.
