Lâmina de Sabre de Luz em PC Integrada / Monolítica

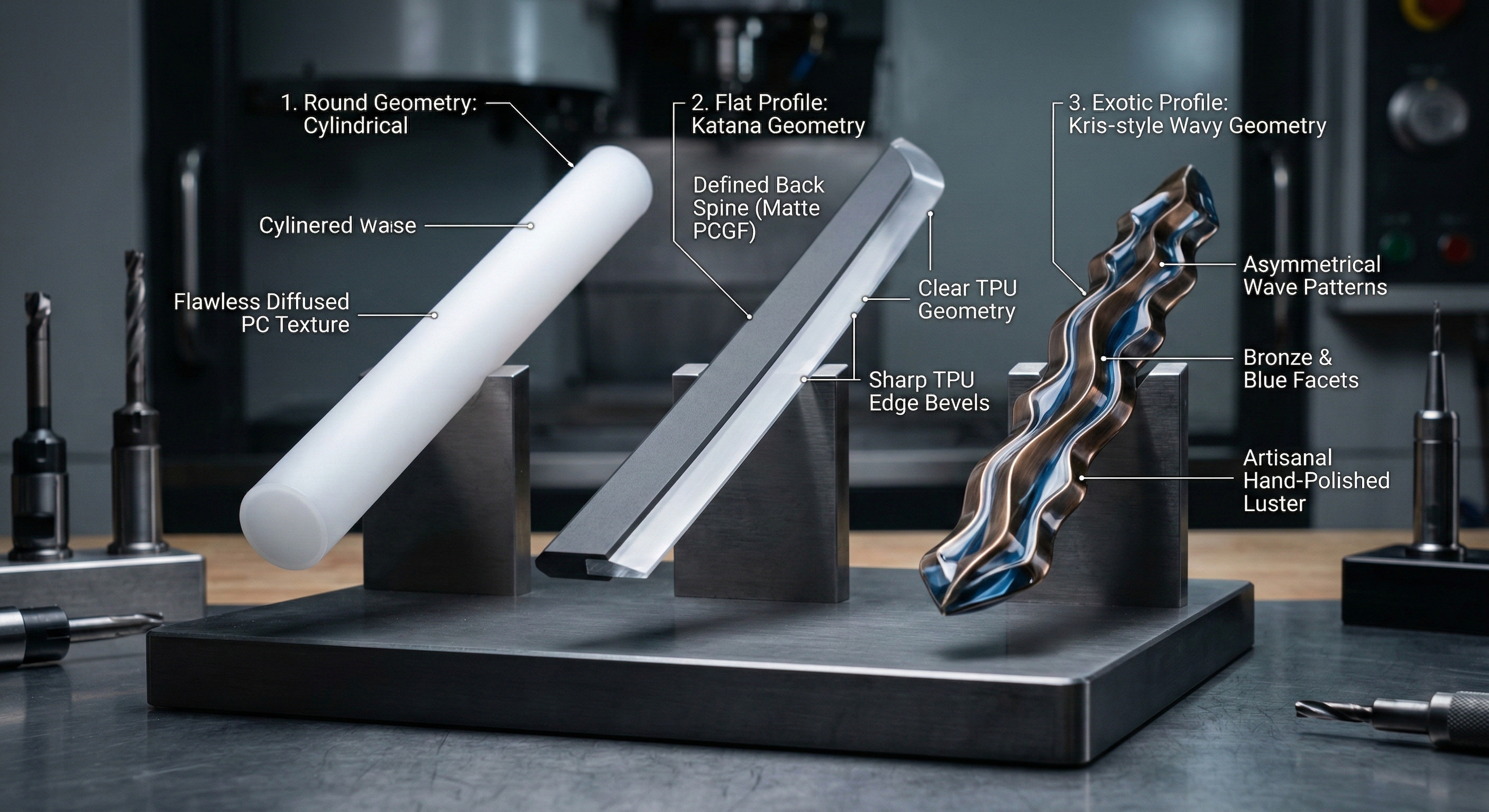

Classificação das Lâminas de Sabre de Luz por Forma Geométrica



Com base no design estético e nos cenários de aplicação (por exemplo, duelos de contato total, apresentações cênicas ou cosplay), as lâminas são classificadas em três tipos geométricos principais.



Lâmina Cilíndrica (Redonda)

Definição: Um corpo colunar com seção transversal circular padrão, seja anelar ou sólida. Trata-se da forma predominante, representando mais de 95% do mercado.

Lógica Física: A estrutura cilíndrica possui um Momento de Inércia isotrópico, ou seja, sua resistência estrutural e sua capacidade de absorver impactos permanecem constantes independentemente do ângulo de impacto, tornando-a ideal para combate.



Lâmina Plana (Perfil de Espada)

Definição: Seções transversais projetadas para imitar armas brancas tradicionais (por exemplo, katana japonesa, espada tang ou espada de lâmina larga), com estrutura plana ou em forma de cunha.

Lógica Física: Normalmente usinado a partir de chapas espessas ou produzido por extrusão especializada de perfis. Devido à natureza direcional da seção transversal, a rigidez à flexão difere significativamente entre a "coluna vertebral" e a "borda".



Lâmina Exótica (Irregular)

Definição: Abrange todas as formas especializadas, exceto as circulares e planas, incluindo, mas não se limitando a padrões ondulados (Kris), tridentes, espirais ou polígonos irregulares como a "Darksaber".

Observação: Trata-se, na maioria dos casos, de produtos artesanais personalizados com baixo grau de padronização.



Construção Estrutural das Lâminas Redondas de Sabre de Luz



Para as lâminas redondas de policarbonato (PC) convencionais, a indústria as classifica nas categorias "Integradas" e "Divididas/Montadas", com base no método de conexão entre o corpo tubular e a ponta.



Lâmina de Sabre de Luz em PC Integrada / Monolítica

Propriedades Físicas: O corpo e a ponta são feitos de um único pedaço de material, sem juntas físicas.



1.Por Que Não Moldamos por Injeção Lâminas de PC Ocas de 72 cm?

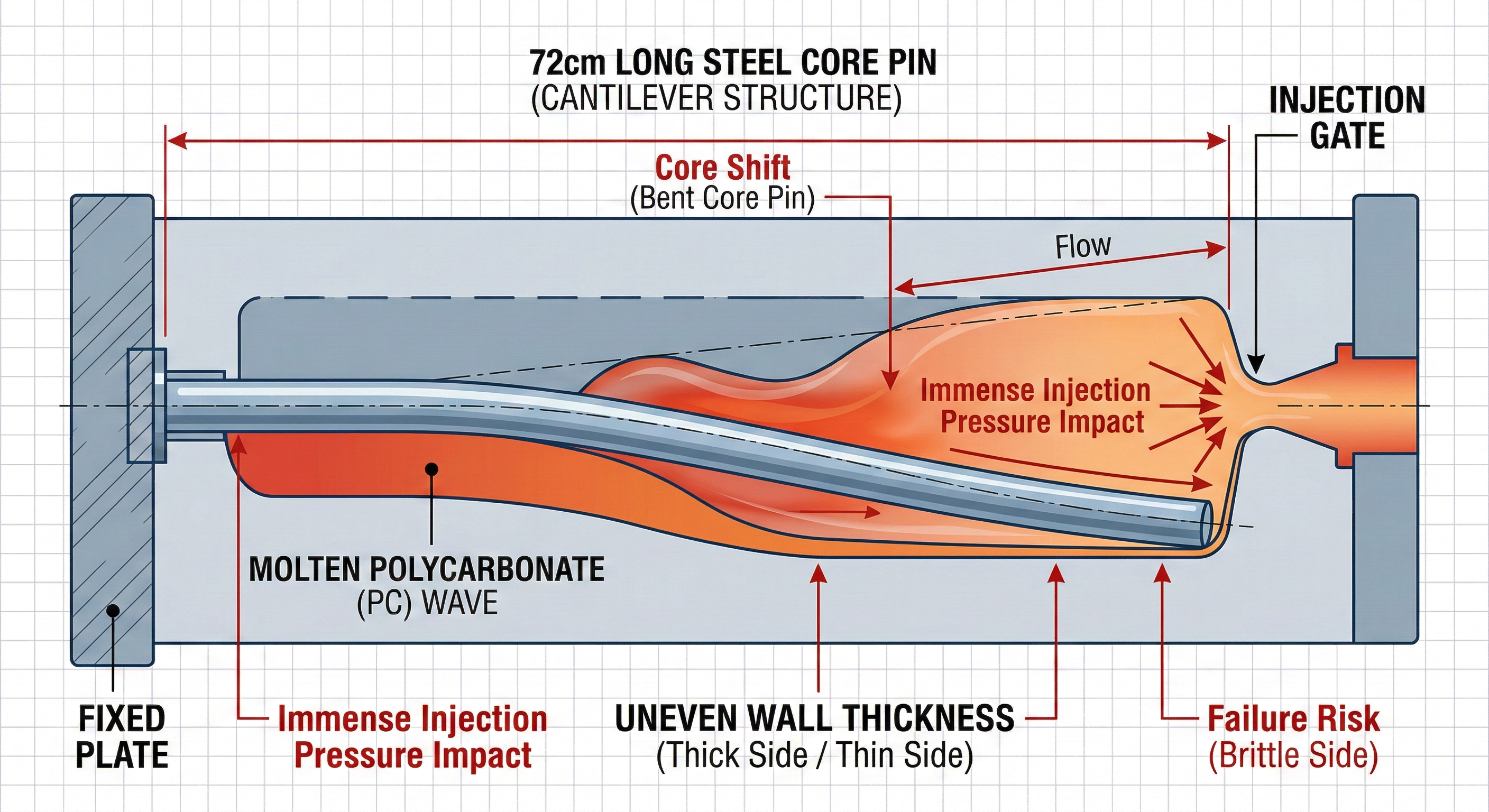

O Problema de "Deslocamento do Núcleo"  Trata-se do maior obstáculo físico único na fabricação.



Lógica Estrutural: Para moldar um tubo oco, deve haver uma haste de aço sólida (Pino Central) suspensa no centro do molde.

O Dilema Físico: Essa haste de aço teria 72 cm de comprimento (ainda maior, incluindo os canais de alimentação) e apenas cerca de 20 mm de diâmetro, fixada em apenas uma extremidade. Em engenharia, essa configuração é conhecida como estrutura de viga em balanço.

Pressão de Injeção: O policarbonato (PC) possui alta viscosidade e exige uma pressão de injeção extremamente elevada. Quando o plástico fundido é injetado no molde em alta velocidade, essa pressão atua sobre a haste de aço suspensa como uma onda gigantesca.

A Consequência: A haste inevitavelmente se deformará sob pressão (deslocamento do pino central), resultando em espessura de parede irregular — um lado torna-se extremamente espesso, enquanto o outro fica extremamente fino.

O Risco: O lado fino torna-se tão frágil quanto papel e se fragmentará ao menor impacto.

O Resultado: A taxa de rejeição na fabricação pode chegar a 99%.



Ângulo de Desmoldagem vs. Estética Cilíndrica



Lógica de Desmoldagem: À medida que a peça moldada esfria, o plástico encolhe e adere firmemente ao pino central. Para extrair esta haste de 72 cm de comprimento, a haste deve ser projetada com um Ângulo de Desmoldagem, ou seja, deve ser cônica (tapered).

Desastre Estético: Se você tentar fabricar uma lâmina perfeitamente cilíndrica (diâmetro uniforme de cima para baixo), o ângulo de desmoldagem será nulo. A haste central tornar-se-á impossível de retirar, ou a força de vácuo (Bloqueio por Vácuo) rachará a lâmina durante a extração.

O Compromisso: Se você adicionar o ângulo de desmoldagem necessário, a lâmina passa a ter formato cônico — com base mais espessa e ponta mais fina — perdendo totalmente o icônico padrão estético da "viga cilíndrica" característica de um sabre de luz.



Linhas de Solda e Clareza Óptica



Comprimento de Escoamento: Mesmo que a moldagem tenha sucesso do ponto de vista mecânico, o percurso de escoamento é excessivamente longo (72 cm). Quando o plástico fundido atinge a extremidade distante (a ponta), sua temperatura já diminuiu significativamente, dificultando a fusão molecular perfeita.

A consequência: marcas de fluxo visíveis e linhas de solda aparecerão ao longo do corpo da lâmina. Quando iluminadas, essas marcas geram linhas de sombra e artefatos indesejáveis, impedindo a obtenção da transparência pura e cristalina que um tubo extrudado de alta qualidade oferece.

para um tubo cilíndrico (sem desvio angular) de policarbonato com diâmetro externo de 1 polegada (25,4 mm) e espessura de parede de 2–3 mm, 30 cm (300 mm) representa o 'limite seguro' para produção industrial em larga escala.

Se um ângulo de desvio angular significativo (afunilamento visível) for aceitável, esse limite pode ser levemente estendido para 40–50 cm. Contudo, tal produto já não se qualifica como uma lâmina padrão de sabre de luz; em vez disso, enquadra-se na categoria de 'Shoto' (sabre curto).



2.Tecnologia Integrada de Termoformação



No mercado premium de sabres de luz, particularmente no setor de Duelo Pesado, voltado para a máxima segurança e perfeição óptica, a indústria emprega uma técnica de "Formação Térmica Secundária", derivada do processamento industrial de tubos. Essa técnica substitui a estrutura tradicional de ligação do tipo dividido, resultando no que é conhecido como "Lâmina Monolítica" ou "Lâmina Integrada".



Princípio do Processo: Continuidade Molecular



Diferentemente da moldagem por injeção ou da ligação adesiva, este processo aproveita as propriedades termoplásticas do policarbonato (PC).

Aquecimento e Amolecimento: A ponta de um tubo extrudado padrão é colocada em um aquecedor de indução de alta frequência ou em um campo infravermelho, sendo aquecida com precisão acima de sua temperatura de transição vítrea (Tg, ~147 °C) até o ponto crítico entre os estados de escoamento borrachoso e viscoso.

Rotação e Selamento: Por meio de um processo de rotação de alta velocidade ou de um molde de prensa quente hemisférico, as paredes amolecidas são forçadas a fluir para dentro e fundir-se, fechando-se finalmente para formar uma ponta hemisférica.

Resultado Físico: Ao esfriar, o corpo e a ponta da lâmina mantêm a Continuidade da Cadeia Molecular. Como são uma única peça de material, não há interface física, eliminando completamente fraquezas estruturais como "deslaminação" ou "quebra".



Requisito de Material: A Regra do Grau Pesado de 3 mm



Embora, teoricamente, qualquer tubo de PC possa ser selado termicamente, apenas tubos de Grau Pesado com espessura de parede de 3 mm atendem aos padrões de segurança "Prontos para Combate".

Efeito de Alongamento e Afinamento: Durante a conformação térmica, à medida que o material encolhe de um cilindro para uma cúpula, a área superficial se altera, levando inevitavelmente ao afinamento localizado da parede.

Cálculo do Limiar de Segurança:

Usando um tubo-padrão de 2 mm: A espessura da ponta selada pode cair para < 1 mm, criando uma casca frágil que se fragmenta ao impacto.

Usando um tubo pesado de 3 mm: Mesmo após o alongamento, a ponta mantém uma camada sólida efetiva de 1,5 mm a 2 mm. Essa espessura é suficiente para suportar impactos de empunhadura de alta intensidade em duelos de contato total.



A Forma Definitiva para Lâminas Pixel



Este processo representa a solução ideal para lâminas de alta qualidade com tecnologia Pixel (Neopixel).

Vantagem da Estrutura Oca: A ponta termoformada cria naturalmente uma Cavidade Interna Oca. Isso permite que a faixa flexível de LEDs pixel se estenda até a extremidade superior da lâmina. Combinada com espuma interna difusora de luz, ela proporciona verdadeira "Iluminação Total da Lâmina".

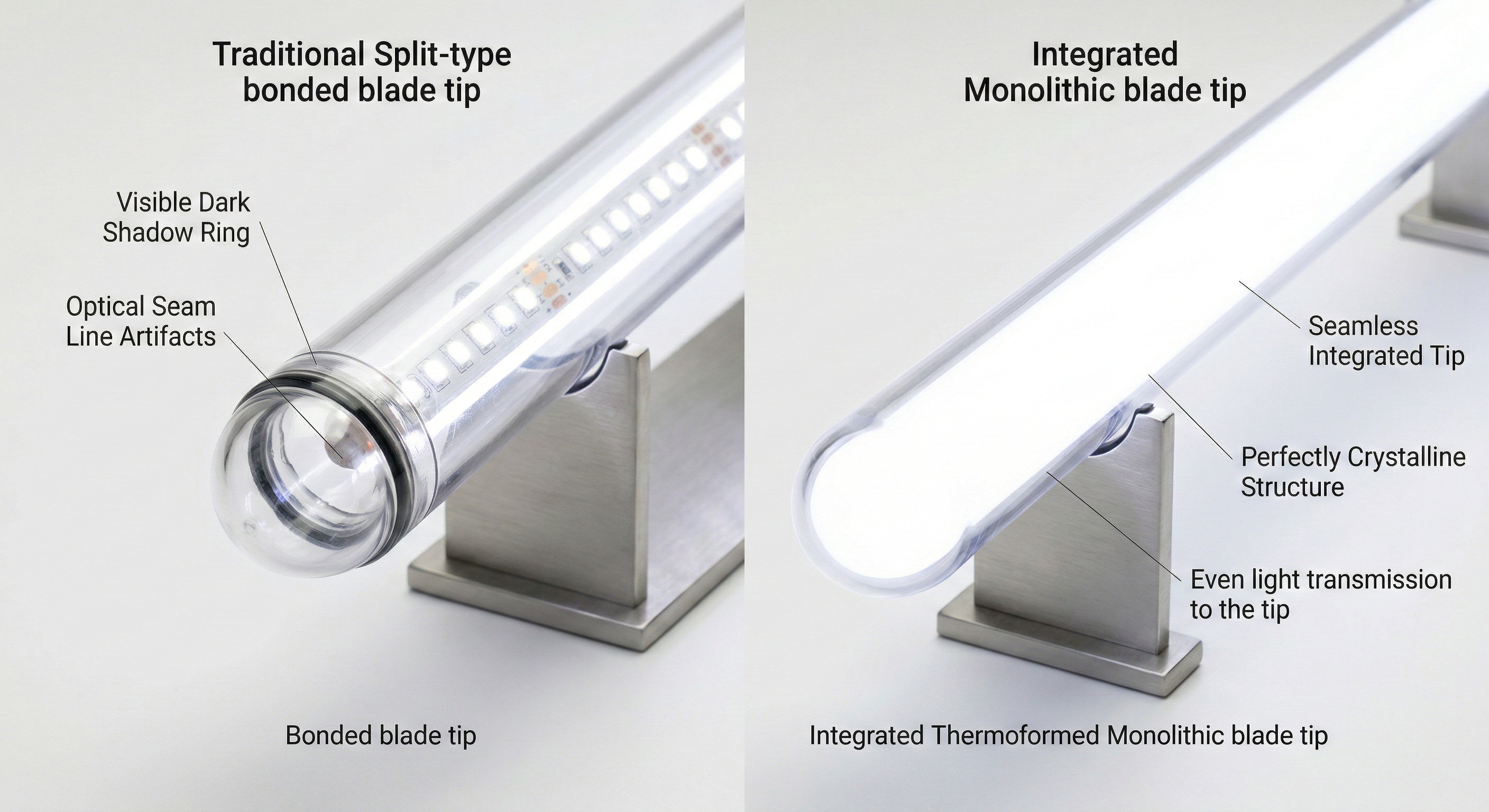

Eliminação do Anel de Sombra: Lâminas tradicionais do tipo dividido frequentemente exibem um visível Anel Preto de Sombra no ponto de conexão, devido à incompatibilidade do índice de refração da cola ou à sobreposição física. O processo integrado elimina a junta física, permitindo a transmissão de luz sem obstáculos e gerando um efeito visual contínuo.



A Lâmina Termoformada Integrada (Versão de 3 mm) representa o auge da resistência física na fabricação atual de sabres de luz. Ao sacrificar uma quantidade mínima de clareza óptica (leves marcas de fluxo na ponta), ela oferece, em troca, a segurança absoluta de Risco Zero de Desprendimento e a estética completa de Condução de Luz Contínua, tornando-a a configuração preferida por duelistas pesados.
